ето переменные резисторы у них 3 выхода, так же была изготовлина катушка на искровом разряднике но ето в соседней теме где молнии.

А переменные резисторы можно заменить обычными?если да ,то какими?И подойдет транзистор КТ837 или КТ805?

Назави полное название транзюка,или сфоткай его.

я КТ805А юзал он в металлическомкорпусе,сперва мучился переменными но они были низкомощными и погорели теперь стоят 5.6ком и 27ком 2вата, работает отлично,но на радиатор обязательно,ты от какого источника питать его будищ?

Сообщение отредактировал Никола-Тесла: 16 May 2011 - 21:26

два транз. КТ805АМ(8811) и КТ837К(8811) в пластике. И КТ803А(8612) в металлическом. Питание пока есть только блок питания 16в 0.9А.
И еще вопрос, как можно узнать мощность резистора?

там написанно МЛТ-1 1ват 2 - 2 вата,сфоткай его,да етого хватит (бп, кт803а)

а она как-то рассчитывается вообще или по маркировке только?

по маркировке,по размеру.

Для качера это лучше будет?
http://www.chipdip.r...ct/2sc5047.aspx нежели чем http://www.chipdip.r...ct/2sc4111.aspx

конешно первый ,но если это твой первый качер,то не покупай сразу дорогой транзистор,сожжош используй какой-нибудь распространённый свч или вч биполярник,но при желании и на P-N-P тоже запускаеться неплохо,начни с кт805...а-металл

Мне доводилось делать пару раз качер. Несколько попыток были неудачными.
Приведу пару схем:
Удалось собрать качер по следующим схемам:
Только у меня были другие детали, но всё работало.
Мой первый качер был сделан на транзисторе КТ819ГМ По следующей схеме:
Вместо переменного резистора на 50ом (или 50кОм) по старой схеме сморел я поставил переменный на 100кОм, и по оба крайних контакта припаял постоянный резистор на 47кОм

В планах собрать вот такую: (от аккумулятора 12в 2.3 а\ч)

Вторичная обмотка сколько витком для норм работы должна быть? у меня просто есть ПВХ трубка диаметром где то 3см, и длина 3м .Ну думаю 10 с отрезать, и в итоге проволкой 0.1 получится около 1000 витков, но из-за того, что такое невозможно намотать, то будет намотано на нё 800-900 витков.


Ещё хачу собрать вот эти схемку

Подскажите, на что можно заменить трансформатор на входе? Ферритовое кольцо? если да, то сколько на сколько витков и как наматывать?


Ещё: Подскажите что лучше будет - Вторичная обмотка на трубе диаметром 10-12см высотой 40-50см, проводом 0.15~, или готовый индуктор полметра высотой 5 см диаметр (2300 витков)
Мой индуктор: 361м проволки получается (0.15)
Новый 722м проволки примерно (0.15)
Разница будет сильно заметна?

САМопальная,а где последняя схема?она не открываеться

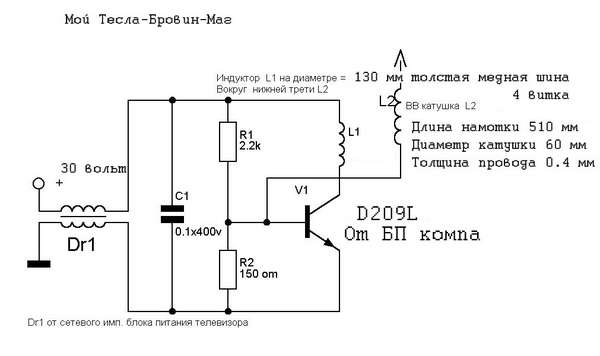

- схема "мага"
а вот ещё:

чем проще тем лучше

 Никола-Тесла (25 May 2011 - 14:50) писал:

Эта фраза означает быструю сборку без затрат или с затратими, но не принципиальными для меня? (т.е. я могу на экспереенты потратить 1000руб~)

я про схему,если распоологаеш финансами всёравно сперва поставь дешовку,а когда настроиш,поставь дорогой

Я наконец то догадался почему транзистор 2sc4236 отказывался работать (схема: http://www.001-lab.c...10_4_40_45.jpeg)
Задача оказывается была не такой уж и трудной, но иногда всё таки бывает, что "что то лежит под носом, а ты этого не видишь".
Надо поменять R1. Потом напишу результаты.

И так:
1. Транзистор был слишком сильным, и случился пробой в индукторе номер 2 (2300 вит). Из за пробоя в середине катушки 2 ближних витка лопнули.
2. На первом индукторе всё норм (там обмотка толще).
П.с. работает от 12в только слабо... Попробую зарядить аккумулятор (от него питал). Мб будет лучше когда будет заряжен.

мне кажется на 220в кт805 сгорит

 )(имик (25 May 2011 - 18:56) писал:

А Вы пробовали его включать?

Кстати, куда можно найти применение пяти конденсаторам 400в-4700мкф и 1 на 450в-2700 мкф? Ещё есть около 10 штук 660 мкф-450в
