около 200-300 метров примерно.от куда у тебя километры ))

А подробнее про моты можно? Вот от 12 допустим вольт пускай больше.Как сделать? Ну 3 была по физике что поделать.Увы об этом задумываешься после школы.

Та схема на лампе при должной настройке от 50 вольт запскалась, сам видел,но стример чть меньше 1мм но лампы загораються

ну у меня на КТ805 и 803 сейчас около 1 см . А вот тор он зачем нужен вообще?

ёмкость

тор увеличивает емкость вторичного контура

Тор должен быть ториодальный, или сфера? Полая или полностью из металла? Или может быть вообще без разницы какой формы?
Я склоняюсь к сфере выполненной из алюминия. Но вот хз, что лучше будет: полая или полностью заполненная сфера из алюминия?

полая, главнае чтобы без острых углов была, а то корона загориться

Подскажите, как померить частоту качера. Т.е. куда подключать провода от осцилографа?

ario погугли

нах те частоту мерять>??

Так знает кто? Погуглил не нашёл.

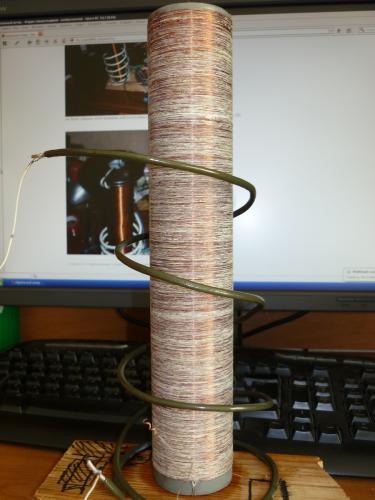

Вот такая катушка подойдёт 770 витков 0.4мм, 4 витков 3мм

Перепаял аккуратнее ,и не работает=\ транзистор менял ,рез-ы менял,конденсаторы менял.Один фиг не работает

HappyEnd (10 June 2011 - 20:04) писал:

Переставь вывода первички местами

переставлял..безрезультатно

HappyEnd (10 June 2011 - 20:12) писал:

ищи 819 , перменник поставь на 10-15 к

Подскажите, что будет если я сделаю качер по этой схеме? ()
П.с. У кого не получается делать качер. делайте по схеме ()
Транзистор у меня на БОЛЬШОМ радиаторе. И вам советую.
На второй схеме отлично работает транзистор кт808ам. Наверно лучше чем кт819гм (примерно на 5-7%), но 808 отрегулировать сложнее.

---

В скорем времени попробую на КТ897Б

---

http://energyfuture....sformator-teslo Нашёл такую ссылку. (НЕ ВРУ! но перед сном, я хотел что то вроде такого собрать! (вчера) и вот случайно нашёл))
Давайте обсуждать какие тут могут возникнуть сложности.

1. Чел написал, что нужно поменять разрядник и конденсатор.
2. Подойдёт ли конденсатор (твёрдотельный, из старого телека вроде) 680 пкф, 30кв (если что могу купить другие).
3. Резисторы, думаю следует поставить по моей выше показанной схеме.
4. У знакомого имеется 5 конденсаторов 1600в 1мкв, если их за параллелить, получится ли положительный результат? Он говорит, что они расчитаны на 50гц
Первый с низу. С лева на право.
5. Частоту тока надо померить (на выходе строчника), что бы подобрать конденсатор.
6. Нужен конкретно строчник, или можно обойтись обычным трансформатором? Если да, то на каком? Феррит или метал, или некий другой материал?
7. На каком сердечнике наматывать трансформатор? Ториодальном, П-образным, Ш-образным? Ну вообще пишите!

Хочу запитать всё это дело от трансформатора 220\25в 1.5а (40вт) Если не сложно, то скажите, какие характеристики обмоток будут нужны при питании

---

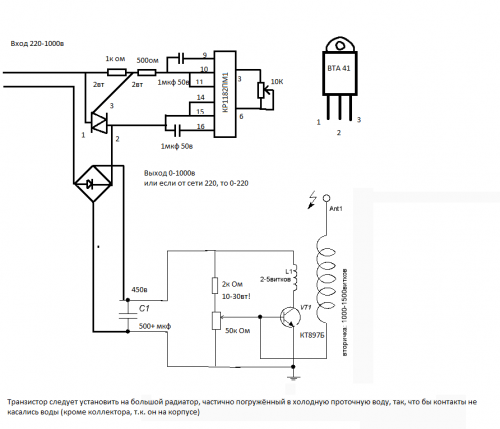

Придумал ЭКСПЕРЕМЕНТАЛЬНУЮ схему качера, напрямую от 220+ вольт.
Только вот не знаю, что будет с переменным резистором на 50кОм, скорее всего сгорит, а сопротивление постоянного резистора (2кОм) надо будет увеличить.
Подскажите, чем можно будет заменить переменный резистов в данной цепи?
По идее можно регулятор второй сделать, такой же как и тот, что регулирует питание качера от сети.
Но вот проблема: У переменного резистора 3 вывода, а у регулятора будет 2, что нужно сделать, что бы мой регулятор был как переменный резистор? Ку да то нужно поставить постоянный резистор наверно, но вот почему то не сооброжу куда.
П.С. в схеме питания качера установлены конденсаторы. их поляности: "+" к микросхеме у обоих конденсаторов
П.С.С. Регулятор очень мощный 40 ампер!
П.С.С.С. Тиристор в схеме питания кчера, следует установить на отдельный (от качера) радиатор. И на диодный мост следует установить отдельный радиатор!
П.С.С.С.С. Т.к. качер по моей схеме довольно мощный (имхо) от сети 220 он будет мощнее в 8.8 раз моего качера. В моём качере при питании от 25 вольт, телевизор расположенный за бетонной стеной примерно в 4 метрах начитает тупить! Дуга от терминала в воздух около 3см. Исходя из этого, можно предположить, что телевизоры будут тупить в 35 метрах от установки, а дуга может достигать до полуметра!
Не забудьте предохраниться от возможного электрического пробоя вторичной обмотки! Или возьмите провода для вторички потолще 0.5 более миллиметра.
Не забывайте о технике безопасности!!! Сделайте всё аккуратно и не забудьте установить автоматы, или предохранители!
АВТОР ЭТОГО СООБЩЕНИЯ НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ ЗА ПРИЧИНЁННЫЙ ВРЕД АППАРАТУРЕ И ДРУГИМ ПРИБОРАМ! А ТАК ЖЕ, НЕ НЕСЁТ ОТВЕТСТВЕННОСТЬ ЗА ПРИЧИНЁННЫЙ ВРЕД ЗДОРОВЬЮ, ВКЛЮЧАЯЯ СЛУЧАИ С ВОЗМОЖНЫМ ИЛИ ЛЕТАЛЬНЫМ ИСХОДОМ!!! ВЫ МОЖЕТЕ СЛЕДОВАТЬ ПУНКТАМ ЭТОГО СООБЩЕНИЯ ДЕЛАЯ ВСЁ НА СВОЙ СТРАХ И РИСК!!!

Зачем вы городите такой огород??? качер можно питать НАПРЯМУЮ от сети!!! Нужен спец транзистор!!!


схема не моя стырина из интернета

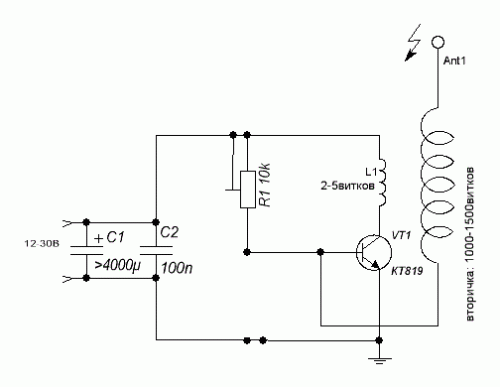

Схема простого качера должна быть такой и только такой! при появление 2ого резистора начинает охринено греться транзистор а в большинстве случаев просто сгорает.

то ARIO

Можно взять гриншиты но с ними ты ты не получиш результата практически не какого, строчник подойдет любой, а если к нему подключишь еще и ун по будет просто замечательно, пару см обеспеченны!

напряжение и частоту строчника мерить не надо, в катушках тесла частота питания ни какой роли не играет- частоту задает колебательный контур
