При использовании спирто-конифольного флюса на основе данного спирта, нужно будет в обязательном порядке промывать плату.
delf,
Не стоит путать входы и выходы какого либо устройства.
Как правило, в телевизорах, HDMI - Входы, и на них можно в цифре подать полноценный A/V сигнал.
Так же ещё встречаются аналоговые SCART - Входы.
И RGB Входы видео.
А вот с выходами аналогового сигнала - беда. В лучшем случае - это стерео Выход на наушники.
В моём случае, аналоговый звуковой сигнал в режиме TV для подачи его на систему 5.1, я снял с выхода спутникового HD тюнера... благо, что звуковой процессор моей АС позволяет полноценно развернуть 5.1 из стерео сигнала. Сам же тюнер подключён к TV HDMI(1.4) кабелем, т.е. полноценно передаётся в цифре и звук и видео.
Для просмотра 3D, к телевизору прокинут дополнительный HDMI(1.4)кабель с выхода видеокарты системного блока. В параллель с ним к той же самой АС, с выхода звуковой карты прокинут акустический стерео кабель. АС позволяет подключить до 4-х источников звукового сигнала. Один из них 5.1, а три остальных "стерео".
P.S. Вопрос об источнике сигнала так и остался открытым? Это не праздное любопытство... Чем больше информации по проблеме, тем легче найти правильное решение...
Фото имеющихся в устройствах разъёмов тоже не помешает.

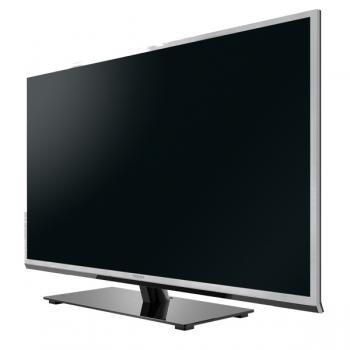

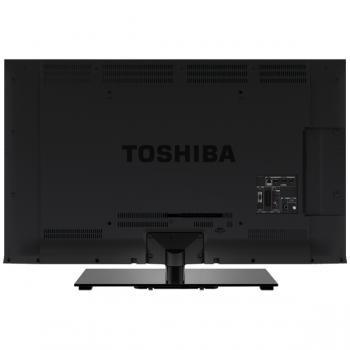

ФОТО TV



я понял что тв программы в режиме только стерео но как же фильмы с флешки там же обемный звук имеется

ха сейчас до меня дошло нужно просто фильмы ставить на компе а вместо монитора использовать тел то и звук будет воспроизводится с компа тоесть 5.1 так

но тогда на ком тоже нужно 5.1 делать акустику!!! но как

Организовать Выход 5.1 со звуковой карты не представляет трудностей, если эта функция в ней присутствует.
Я бы всё таки советовал приобрести готовую систему 5.1... Поверь мне на слово, и особенно если интересует качество, то лучше купить. Тем более, что сейчас есть масса не дорогой акустики с аналоговыми и цифровыми входами.
Теперь по телевизору.
В данной модели по мимо цифрового аудио выхода есть и аналоговый стерео, т.к. установлен двунаправленный (Вход-Выход) SCART.
http://www.google.ru...,r:81,s:0,i:358
Выход стерео аудио 1-3, 4- общий(экран).

Если я бы хотел купить то не писал бы здесь

но и на этом спасибо!!!

нужно было назвать ваш форум Что лучше купить и давать советы

delf, А чем тебе совет не угодил то?! Тебе же посоветовали, а не принуждают покупать!

delf, если есть очень большое желание сделать своими руками систему 5.1, то разговор нужно вести не здесь, а на специализированном радиотехническом сайте. Как пример - дружественный нам сайт "Паяльник" (cxem.net).
На нём, и в соответствующих темах, тебе посоветуют, и разъяснят (и я - SVN в том числе) - что и как делать...В распоряжении форумчан подборка принципиальных схем по этой и другим тематикам, не посредственно связанными с этой темой. Как пример:
http://cxem.net/sound/amps/amps.php
http://cxem.net/soun...mbrs/tembrs.php
http://cxem.net/soun...d/soundpred.php
http://cxem.net/pitanie/5.php
Но нужно быть готовым к профессиональным вопроса, т.к. тема заявленная тобой, к.г. - "не для среднего"...
Удачи.

Ребят, срочно нужна помощь!
Подскажите, пожалуйста, как обозначается на схеме "3-х ступенчатый переключатель" с 4 выходами который,может находится в 3 положениях..

ГОСТ2.755-87 ЕСКД. Обозначения условные графические в электрических схемах.Устройства коммутационные и контактные соединения

Вот так:

СветLANa, спасибо большое)

Уважаемые знатоки все же хотелось бы начать с саба помогите с разчетом
как вы советуете скачать программу и там все сделать расчеты но проблемма с языком там все на английском
вам бы было проще так как вы уже знаете как пользоватся программой вам же не трудно тыкнуть пару параметров дина
и все расчет готов вот паспортные данные дина
Технические характеристики 35 ГДН -1-4 (25ГД-26Б старая маркировка)

Эффективный рабочий диапазон частот Гц 40 ... 5000
Уровень характеристической чувствительности, не менее Дб 84
Рабочая мощность Вт 25
Неравномерность АЧХ Дб 14
Среднее стандартное звуковое давление Па 0,12
Полный коэффициент гармонических искажений при подведении мощности, соответствующей номинальному звуковому давлению , %, на частотах Гц
ниже 1000 6
выше 1000 3
Номинальное электрическое сопротивление Ом 4
Предельная шумовая (паспортная) мощность Вт 35
Предельная долговременная мощность Вт 50
Предельная кратковременная мощность Вт 125
Частота основного резонанса Гц 30+-5
Полная добротность 1+-0,5
Эквивалентный обьем м3 0,05
Габаритные размеры мм d200x97
Масса г 2100
Измерение параметров Тиля-Смолла не смогу сделать так как имею на руках цешку 3 класса точности(ну если только ей моно сделать то готов сделать)

мне не нужет саб в 1000вт 50вт думаю будет достаточно для просмотра телика в комнате 4х4!!!

вот тут еще програмку нашел для расчета
кстати забил свои предположения саба он должен иметь не менее 30л я прав?

всем спасибо за помощь

вот еще расчет этого дина кем то сделана

хотелось бы сделать саб дизайном таким ширина 300мм глубина 300мм высота 400мм дин вниз в пол фазник на лицевой стороне

посчитал выходит 36 литров расчет вел как в школе 1дмх1дмх1дм=1л

что скажите знатоки?

вот тут саб очень понравился http://www.casemods....ction17/item866

есть готовый саб но очень большой для комнаты

VSB-10BA VELAS

вых 250вт RMS 500вт MAX
част диапозон 32-800Гц
чуств 89 дб
импедонс дин 4 ом
пит 12в 15А

А тут дины лежат без дела 35 гдн 1-4ом вот и решил что то слепить

вот и прошу помощи

URA (16 August 2010 - 09:56) писал:

люди подскажите,можно ли усилить дальность действия игрушечных раций ( у меня 100 м)
а то я в этом деле дуб дубом

В системе радиосвязи участвуют два прибора:
1). Передатчик.
2). Приёмник.
Конструктивно и схематически, они могут быть объедены в один корпус, т.е. - радиостанцию.
Есть несколько способов увеличения дальности радиосвязи.
1). Увеличение мощности передатчика.
2). Увеличение чувствительности приёмника.
3). Оба этих условия вместе.
У каждого из них есть свои "+" и "-"...
Так, увеличение мощности передатчика повлечёт за собой умощнение блока питания или увеличения ёмкости АКБ, что в свою очередь скажется на габаритах и весе.
Увеличение чувствительности приёмника, потянет за собой не обходимость более тщательной настройки и применения схем помехозащищённости, т.к. по мимо полезного сигнала приёмник будет принимать и помехи, причём с большей чувствительностью.
Третий вариант вберёт в себя всё выше сказанное.
Если же всё же есть желание, знания, умения, и наличие измерительной аппаратуры, то для осуществления всёго выше сказанного, нужно иметь принципиальную схему радиостанций.

Доброго времени суток! Люди, помогите пожалуйста с таким вопросом:
нужна простенькая схема чтобы собрать устройство громкоговорящей связи (типа военного аппарата ГГС, АТГСП но совсем простенького) в 4-х проводке. Мне нужно в параллель его поставить, чтобы бос не выходя с кабинета (ему лень 10 метров пройти) мог проводить громкую с другими командорами.
Я примерно представляю как это сделать, но без схемы не соберу. Обычный микрофончик (как от ПК), два динамика, усилитель мкф, усилитель на динамики, одна пара вход на динамики, одна - выход с мкф через усилитель в линию. Кнопка, нажал - говоришь, отпустил - слушаешь, чтобы фон в канал постоянно не передавать. Ну и блок питания, так как схема скорее всего 12 V будет.
Смотрите, один аппарат стоит у меня, второй через 100 км в другом городе, между ними аппаратурой уплотнения образован канал. Смысл в том, что телефон не совсем подойдет под эту роль, так как это громкая связь ее должно быть слышно постоянно, а передавать нужно только по мере необходимости. Никакого индукторного или импульсного вызова там не требуется. Фон в динамике стоит постоянно, и каждая из сторон может в любую минуту запросить друг друга и поэтому аппарат должен постоянно находится в приеме.
Заранее спасибо!

Как вариант:
http://shemki.ru/rea...?article_id=741
Всё очень просто. Используются обычные телефонные аппараты. Связь - дуплекс.
Есть подобная схема, но чуть по сложнее. В ней вызов второго абонента осуществляется автоматически при поднятии трубки на первом аппарате.
http://radiolub.ru/p...-dvuh-telefonov
А можно и ещё сложнее:
http://cxema.my1.ru/...nov/52-1-0-3354
Удачи.

Stariy Ded
Спасибо за ответ. Но немного другая цель преследуется.

Представьте что у вас есть 2 пары проводов.
1 пара - это прием. По ней постоянно идет голосовая информация (просто звук, как радио)
2 пара - передача. По нажатия кнопочки голос с микрофона передается в канал.
Нужно собрать устройство которое будет прием выводить на активные динамики (постоянно), а по нажатии кнопочки голос с микрофона передавать в линию.
По идее - это совсем простенькая схема должна быть.

Насколько я понял...Связь двухсторонняя?
1-ая пара, приём... сигнал с линии подаётся на любой УНЧ достаточной мощности. УНЧ нагружен на соответствующий динамик (колонку).
2-ая пара, передача... микрофон + микрофонный усилитель - линия - УНЧ + динамик.
В чём именно проблема? И опять не понятно... Если предполагается симплексная связь (говорю/слушаю) то для чего нужна 4-х проводка? Вполне достаточно 2-х проводов...Одного УНЧ и двух динамиков работающих и микрофонами...Таких схем море...
Как пример:
http://www.mastervin...?upm_export=doc
http://rudocs.exdat....847.html?page=9

Вообщем вторая линия которая от микрофона должна включаться кнопкой (только для начальника). Суть самой схемы -чтобы начальник сидя у себя в кабинете мог прослушивать все разговоры, которые ведут его подчиненные, если захочет кого покарать-нажимает кнопку микрофона и из динамика , установленного в комнатах подчиненных раздается грозный голос начальника. Схема для этой идеи достаточна проста- надо 2 одинаковых усилителя, только у одного усилителя (который у начальника) поставить кнопку,которая включает микрофон. Самое сложное придумать как избавиться от обратной связи (свист в динамиках), когда начальник будет говорить.

В приведённых выше схемах, данный режим реализован простейшим способом... Роль микрофона выполняет коммутируемый с выхода на вход динамик.В любом случае, уровень усиления УНЧ можно регулировать, исключаея тем самым самовозбуждение...
