Минус, это все значки общего провода ( _|_ ), которые нужно все объединить одним проводком, плюс, это там, где написано Vdd
!Быстрая помощь по электронике! Задавайте вопросы, добрые люди ответят!
#1721
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 25 December 2013 - 18:42
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1722
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 25 December 2013 - 18:47
Теперь понятно...
Плюс питания в данной схеме не один, а два...
Vcc1 - это штатное питание приёмной части.
Vcc2 - питание "силовой" части.
Если предполагается использовать один источник питания, то клеммы Vcc1 и Vcc2 - можно объединить.
Если оставить раздельное питание, то в зависимости от типа ключевых транзисторов и мощности применённых моторов, напряжение питания силовой части можно увеличить.
Плюс питания в данной схеме не один, а два...
Vcc1 - это штатное питание приёмной части.
Vcc2 - питание "силовой" части.
Если предполагается использовать один источник питания, то клеммы Vcc1 и Vcc2 - можно объединить.
Если оставить раздельное питание, то в зависимости от типа ключевых транзисторов и мощности применённых моторов, напряжение питания силовой части можно увеличить.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1723
-
- Криворучка)
-
- Группа: Пользователи
- Сообщений: 19
- Регистрация: 25 April 12
Репутация: 2
Нейтральный
Отправлено 25 December 2013 - 20:46

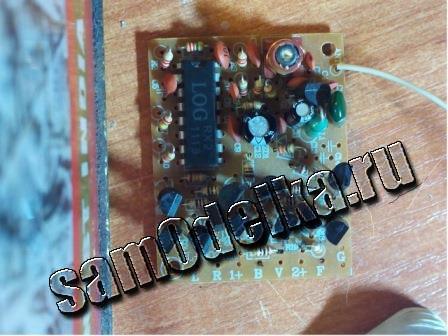

вот и фото платы
Прикрепленные изображения
#1724
-
- Криворучка)
-
- Группа: Пользователи
- Сообщений: 19
- Регистрация: 25 April 12
Репутация: 2
Нейтральный
Отправлено 26 December 2013 - 08:40

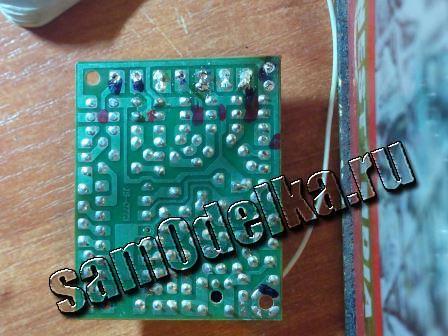

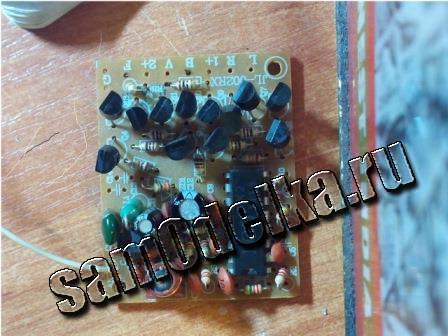

красным помечены места где были провода
Прикрепленные изображения
#1725
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 10 December 13
Репутация: 0
Нейтральный
Отправлено 11 January 2014 - 06:49
Здравствуйте. Мне нужна ваша помощь. У меня без проводная мыха и я хочу вместо батареек воткнуть в неё аккум. от телефон и вывести гнездо под зарядку) в наличии только на 3.7V а мыха потребляет 3.0 что нужно припоять чтобы снять эти 0.7 и нужноли. Спасибо!
#1726
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 11 January 2014 - 09:27
Подключить аккумулятор к мыши через любой маломощный кремниевый диод...
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1727
-
- ...
-
- Группа: Неактивированные
- Сообщений: 4246
- Регистрация: 02 September 11
Репутация: 752
Уважаемый
Отправлено 11 January 2014 - 20:40
СветLANa, тут ИМХО диодик то подбирать придётся с подходящим падением)
Модератор - это человек, который молится о бесконечном терпении,а мечтает о бесконечных патронах.
#1728
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 10 December 13
Репутация: 0
Нейтральный
Отправлено 12 January 2014 - 08:52
вот в сети посмотрел "Д310" подойдет?
#1729
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 12 January 2014 - 09:55
Вам же написали - кремниевый...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1730
-
- Профессор
-
- Группа: Пользователи
- Сообщений: 653
- Регистрация: 22 March 11
Репутация: 26
Очень хороший
Отправлено 14 January 2014 - 16:57
А почему напряжение упадет за счет диода? Получиться делитель диод-нагрузка?
#1732
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 16 January 2014 - 19:49
Народ кто знает, помогите! Можно ли заменить на этой схеме VT1 П401 на КТ361 и если да то, что ещё нужно заменить вот схема:
хобзаец
#1733
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 17 January 2014 - 05:47
В этом передатчике можно не только p-n-p транзисторы ставить, но и n-p-n, нужно только развернуть питание.
Здесь будут работать и кремниевые транзисторы, R1 только подрегулировать на максимальную дальность
Здесь будут работать и кремниевые транзисторы, R1 только подрегулировать на максимальную дальность
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1734
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 17 January 2014 - 17:03
А в каком примерно диапазоне?
хобзаец
#1735
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 17 January 2014 - 18:41
Это зависит от катушек, ну и от применяемого транзистора. Изначально он разработан на диапазон ДВ. С хорошей антенной (настроенной) сигнал можно поймать на несколько сот метров (до километра).
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1736
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 17 January 2014 - 19:15
А вот наприме если поставить кт361Б,то какой надо поставить резистор R1 я это имел в виду.
хобзаец
#1737
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 17 January 2014 - 22:19
Ещё вопрос, на той схеме что я скинул все ёмкости в пиках?
хобзаец
#1738
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 17 January 2014 - 22:29
anton_42_34 (17 January 2014 - 19:15) писал:
А вот наприме если поставить кт361Б,то какой надо поставить резистор R1 я это имел в виду.
Ты думаешь, что кто-то будет это считать?
Поставь 470 кОм подстроечный и настрой на максимальную мощность...
Цитата
...все ёмкости в пиках?
Терпеть не могу подобные сокращения (транз, транс, резюк, транзюк, кондюк, пик...)
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1739
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 17 January 2014 - 22:31
Спасибо.
хобзаец
#1740
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 1
- Регистрация: 22 January 14
Репутация: 0
Нейтральный
Отправлено 22 January 2014 - 17:16
Кто знает, чем можно заменить заметь аккумулятор 18650 в лазере?
