А что ты там переделал? Тоненькие проводники сделал? Лучше оставить как было.
УМЗЧ (Усилитель звуковой частоты) на микросхеме TDA2003 Усилок на 10 Ватт
#61
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 10 July 2011 - 20:18
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#62
-
- you so slow, my friend
-
- Группа: Супермодератор
- Сообщений: 2191
- Регистрация: 12 September 10
Репутация: 236
Великолепный
Отправлено 10 July 2011 - 20:50
ладно все равно спасибо
#63
-
- you so slow, my friend
-
- Группа: Супермодератор
- Сообщений: 2191
- Регистрация: 12 September 10
Репутация: 236
Великолепный
Отправлено 10 July 2011 - 22:39
ладно оставлю так

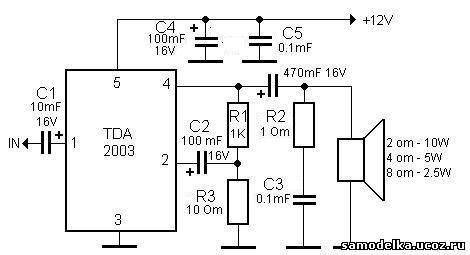

СветLANаа можешь учитывая эту схему
дать схематическое размещение деталей и выходов здесь
Количество загрузок:: 133
заранее благодарен
СветLANаа можешь учитывая эту схему
дать схематическое размещение деталей и выходов здесь
Количество загрузок:: 133
заранее благодарен
#64
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 11 July 2011 - 05:42
Вот так
Количество загрузок:: 131
R2 можно и с другой стороны конденсатора припаять, как на схеме, только тогда ещё одну площадку для динамика нужно будет сделать.
Количество загрузок:: 131
R2 можно и с другой стороны конденсатора припаять, как на схеме, только тогда ещё одну площадку для динамика нужно будет сделать.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#65
-
- you so slow, my friend
-
- Группа: Супермодератор
- Сообщений: 2191
- Регистрация: 12 September 10
Репутация: 236
Великолепный
Отправлено 21 August 2011 - 22:08
СветLANa,извини но я в электронике пока не очень шарю, дай пожалуйста печатку со ВСЕМИ обозначениями(как стоят детали, номера деталей, выходы(вход, выход, питание)
#66
-
- Самопальщик-профи
-
- Группа: Пользователи
- Сообщений: 119
- Регистрация: 25 June 11
Репутация: -2
Нейтральный
Отправлено 22 August 2011 - 08:33
Не мучай себя и других, купи макетку и будет счастье.
#67
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 22 August 2011 - 08:46
Quest (21 August 2011 - 22:08) писал:
СветLANa,извини но я в электронике пока не очень шарю, дай пожалуйста печатку со ВСЕМИ обозначениями(как стоят детали, номера деталей, выходы(вход, выход, питание)
Ну, ёлки-палки... Ну, хоть чуть-чуть шевельни мозгой. Схема же простейшая с минимумом деталей. Ещё я бы поняла, если бы в схеме был бы не один десяток элементов.
Попробуй сам, показывай, что получается, мы поправим, если что не так.
Не будешь сам всё делать, никогда не научишься.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#68
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 26 September 2011 - 16:29
Можете кинут скему на 10 Вт и 4 ом?
#69
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 26 September 2011 - 16:52
А самому слабо?
Берёшь dataseet на микросхему TDA2003, находишь в нём мостовую схему включения и печатную плату к ней и делаешь...
Берёшь dataseet на микросхему TDA2003, находишь в нём мостовую схему включения и печатную плату к ней и делаешь...
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#70
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 26 September 2011 - 17:02
А как понять КНИ?И что вы заканчивали CBETlana?
А так уже нашел.
А так уже нашел.
#71
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 26 September 2011 - 17:52
КНИ - это коэффициент нелинейных искажений.
А электроникой я занимаюсь с детства...
Правда в этом году закончила радиотехнический...
А электроникой я занимаюсь с детства...
Правда в этом году закончила радиотехнический...
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#72
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 26 September 2011 - 18:21
Как и на что влияет КНИ?
#73
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 26 September 2011 - 18:45
Он показывает насколько сильно или нет усилитель искажает звук. Чем он больше, тем хуже. Искажения с коэффициентом нелинейных искажений меньше 1% большинство людей уже перестают замечать. Хорошим считается усилитель с коэффициентом нелинейных искажений 0,1% и меньше.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#74
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 27 September 2011 - 05:26
На схемах пишут иногда 2 значения КНИ ,то есть его можно как то регулировать?
#75
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 27 September 2011 - 07:00
На схемах не пишут.
Пишут в описаниях к усилителю. При этом КНИ привязывают к мощности усилителя. Например, при номинальной мощности КНИ равен 0,01%, при максимальной мощности - 10%.
Или наоборот, пишут, например, при мощности 10 Вт КНИ равен 0,1%, при мощности 12 Вт, КНИ равен 1%, а при мощности 15 Вт, КНИ равен 10%.
Вообще максимальная мощность усилителя - это мощность при возрастании коэффициента гармоник до 5 или 10 %. Поскольку о качественном звуковоспроизведении в данном случае речь уже идти не может, то эта мощность показывает как бы предельную энергетику усилителя. На нее должна быть ориентирована и максимальная мощность звуковых колонок, то есть, если она заметно ниже, то при случайной перегрузке усилителя колонки могут выйти из строя.
Пишут в описаниях к усилителю. При этом КНИ привязывают к мощности усилителя. Например, при номинальной мощности КНИ равен 0,01%, при максимальной мощности - 10%.
Или наоборот, пишут, например, при мощности 10 Вт КНИ равен 0,1%, при мощности 12 Вт, КНИ равен 1%, а при мощности 15 Вт, КНИ равен 10%.
Вообще максимальная мощность усилителя - это мощность при возрастании коэффициента гармоник до 5 или 10 %. Поскольку о качественном звуковоспроизведении в данном случае речь уже идти не может, то эта мощность показывает как бы предельную энергетику усилителя. На нее должна быть ориентирована и максимальная мощность звуковых колонок, то есть, если она заметно ниже, то при случайной перегрузке усилителя колонки могут выйти из строя.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#76
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 27 September 2011 - 07:01
На схемах не пишут.
Пишут в описаниях к усилителю. При этом КНИ привязывают к мощности усилителя. Например, при номинальной мощности КНИ равен 0,01%, при максимальной мощности - 10%.
Или наоборот, пишут, например, при мощности 10 Вт КНИ равен 0,1%, при мощности 12 Вт, КНИ равен 1%, а при мощности 15 Вт, КНИ равен 10%.
Вообще максимальная мощность усилителя - это мощность при возрастании коэффициента гармоник до 5 или 10 %. Поскольку о качественном звуковоспроизведении в данном случае речь уже идти не может, то эта мощность показывает как бы предельную энергетику усилителя. На нее должна быть ориентирована и максимальная мощность звуковых колонок, то есть, если она заметно ниже, то при случайной перегрузке усилителя колонки могут выйти из строя.
Пишут в описаниях к усилителю. При этом КНИ привязывают к мощности усилителя. Например, при номинальной мощности КНИ равен 0,01%, при максимальной мощности - 10%.
Или наоборот, пишут, например, при мощности 10 Вт КНИ равен 0,1%, при мощности 12 Вт, КНИ равен 1%, а при мощности 15 Вт, КНИ равен 10%.
Вообще максимальная мощность усилителя - это мощность при возрастании коэффициента гармоник до 5 или 10 %. Поскольку о качественном звуковоспроизведении в данном случае речь уже идти не может, то эта мощность показывает как бы предельную энергетику усилителя. На нее должна быть ориентирована и максимальная мощность звуковых колонок, то есть, если она заметно ниже, то при случайной перегрузке усилителя колонки могут выйти из строя.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#77
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 27 September 2011 - 11:10
Ещё один вопрос.
У меня колонка на 10 Вт, если усилок будет на 8 Вт, сильно ли пострадает громкость звука?
У меня колонка на 10 Вт, если усилок будет на 8 Вт, сильно ли пострадает громкость звука?
#78
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 27 September 2011 - 11:52
Разницу не заметишь.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#79
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 9
- Регистрация: 20 July 11
Репутация: 0
Нейтральный
Отправлено 27 September 2011 - 15:48
А если наоборот мощность будет больше на 2 Вт , я так понимаю она сгорит?
На источник питания подойдет 1-2 9 вольтовые батарейки?
На источник питания подойдет 1-2 9 вольтовые батарейки?
#80
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 27 September 2011 - 15:51
Думаю, что не сгорит. Но уровень громкости на максимум ставить тогда не стоит. Хотя с большими искажениями всё равно слушать не станешь.
Батарейки то, случайно, не Крона?
Батарейки то, случайно, не Крона?
