Однажды, проснувшись по утру, возникает потребность прошить микроконтроллер. Нарыв с трудом в Интернете IC-Prog или подобный ему, мы судорожно начинаем искать подходящую схему программатора. Вот тут то всё и начинается! Уже есть на руках готовая прошивка, и хотелось бы как можно быстрее её запихать в микросхему. Собираем самый простой вариант на стабилитронах, и он вроде даже пишет, а потом не пишет и так раз через раз. Намучавшись, как следует, мы находим более сложные схемы и начинаем их собирать, постепенно упираясь в замкнутый круг, так как для них очень часто нужны уже прошитые микроконтроллеры. Наигравшись, наконец, идем покупать фирменный программатор, и выбрасываем кучу денег! Стоп! Нафига такие жертвы? Нет, мы не пойдем покупать программатор и кормить злых дядечек. Мы соберём свой, который на 100% работоспособный. Проверял работоспособность на нескольких компьютерах и получал положительные результаты. Программируются запросто (те, что я проверил лично) PIC 12C509A, PIC 16F84, PIC 16F628A, думаю с остальными типами не должно возникнуть проблем. Правда, с нотерами могут возникнуть проблемы, но это тоже не беда, если использовать внешнее питание для микроконтроллера. Смотрим схему, смотрим лайаут, распечатываем, собираем и радуемся жизни!

Качаем разводку в формате лайаута тут. Распечатываем с зеркальным отображения. В моем варианте, на картинке, я печатал без зеркального отображением, мне больше нравится напаивать детали поверх не просверливая отверстия.

Источник

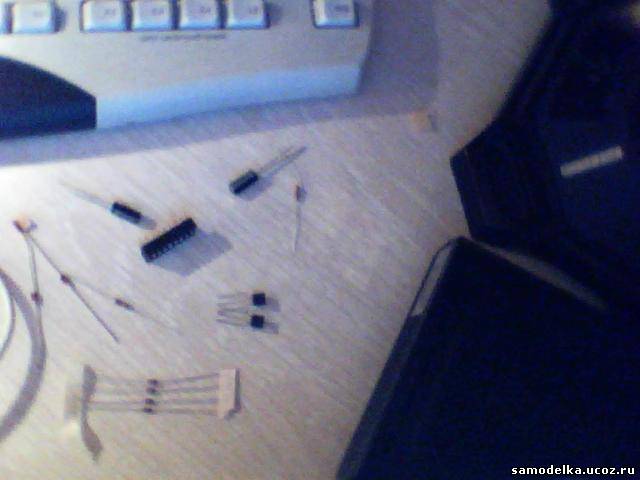

Вот, купил необходимые детали:

Программатор для начинающих, поэтому выбрал его.

Собирать собираюся на следущей неделе.Во вторник или понедельник.Сделаю- отпишусь!

Добавлено (06.11.2010, 18:09)
---------------------------------------------
блин, фотки нет. Вот оригинал -

молодец, классный пост,

главное в этом деле- не спалить материнку!По крайней мере- мне так сказали!

Добавлено (09.11.2010, 16:02)
---------------------------------------------
блин, капец подкрался незаметно!Принтер умер(((

Добавлено (10.11.2010, 19:55)
---------------------------------------------
Всё, начинаю делать!

Продолжу свой рассказ.
Вот фото ёмкости для травления вместе с платой:

Вот сама плата:

Рисовал плату маркером, т.к. принтер умер!((

Продолжу)

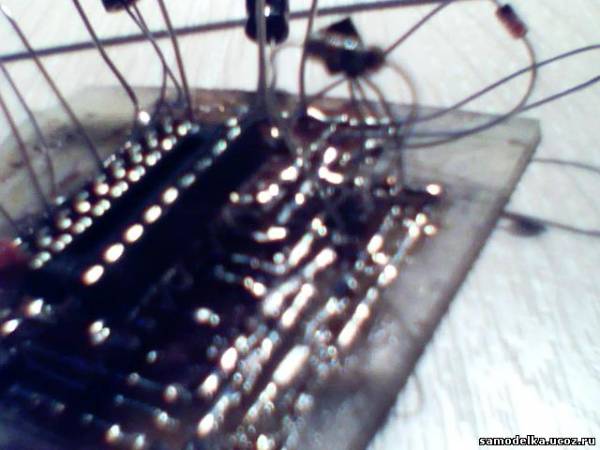

Вот почти готовая плата. Осталась припаять COM-порт и соорудить корпус.
Извинейте за паяку, т.к. лудил канифолью и это первая моя работа!
Фото:

$IMAGE2$

Docker1998, а почему он должен сгореть?

Docker1998, в принципе, это трудно сделать, т.к. дополнительного питания нету и эта схема проверенна!

Добавлено (13.11.2010, 00:03)
---------------------------------------------
ААА, всё просто зашибись! Я всё собрал, проверил, подключил и ...
ВСЁ работает!!!!!!

Пока без корпуса, завтра у трудовика коробочку попрошу!

фотки канеш БОЛЬШИЕ

Фан_ТОМ_АС, Странно, всё фотки из всех постов сделал с веб-камеры. Наверное это потому что много фоток!

Добавлено (17.11.2010, 22:49)
---------------------------------------------
блин, все меня бросили((((((

требуем схему

Фан_ТОМ_АС, выложил раньше меня)) Вот завтра еду за дисплеем и прочей фигнёй. Буду паять навесным монтажём, как бы сказал URA- насопляж!!!!! Вот схемкО

куда бросили??

Фан_ТОМ_АС, куда-то....

(Сорри за оффтоп)

чо такое программатор и для чего он?

шить микроконтроллеры

Добавлено (26.11.2010, 12:17)
---------------------------------------------
Eminem, летучку с таким же успехом можно было и на макетке собрать
и вообще, лучше сделай нормальную плату - так безопасней, прочней да и красивее

З.Ы. и плату желательно от канифоли отмыть

довольна простая

ElectroNic, на него случайно мама наступила(((( Буду собирать другой и искать у друзей лазерный принтер.

необязательно лазерник - можно плату и самому развести с помощью туши или цапонлака - в масштабе 1:1 печатаешь рисунок платы, прикладываешь к заготовке, по ней просверливаешь дырки, потом тушью или цапонлаком рисуешь дорожки
