#61 black89

Криворучка)

Группа: Новички
Сообщений: 6
Регистрация: 27 February 11

Репутация: 0

Нейтральный

Отправлено 26 March 2011 - 20:26

Я катушку на трубе намотал, вынес на улицу, а там около +3 градусов. В итоге труба сжалась и катушка частично превратилась в бороду. Пришлось перемотать и лаком намазать.

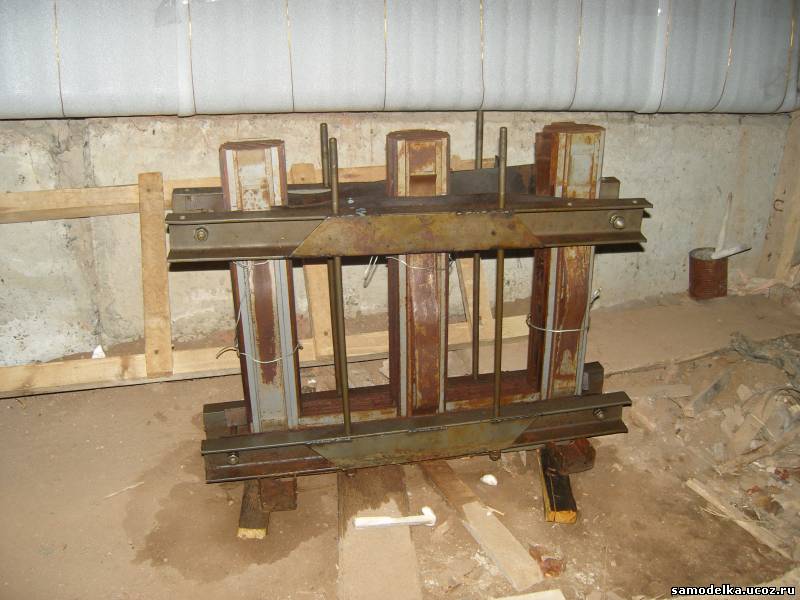

Трансформатор еще собрать надо вот магнитопровод

обмотка фазная справа ВН+НН

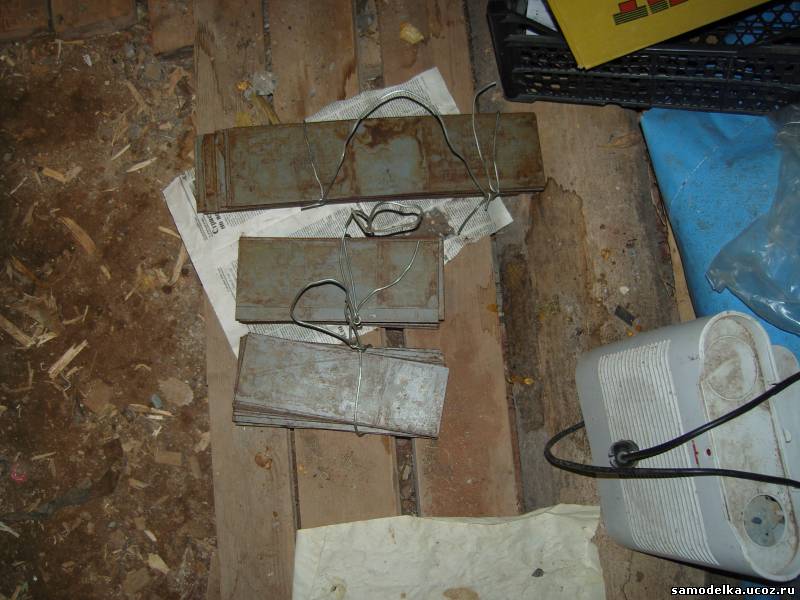

ярмо

Добавлено (26.03.2011, 20:26)
---------------------------------------------
Тяжелый зараза только железо около 90 кг плюс обмотка 30 кг и еще плюс изоляторы. В целом около 120 кг. Щас над шасси работаю. Одному очень сложно и неудобно перемещать его.

Наверх of the page up there ^

#62 ZLo

Доктор Импровизации

Группа: Пользователи
Сообщений: 183
Регистрация: 13 March 11

Репутация: 22

Очень хороший

Отправлено 28 March 2011 - 15:10

Мои няшный качер)

Наверх of the page up there ^

#63 Yurax

жуть)

Группа: Пользователи
Сообщений: 361
Регистрация: 07 October 09

Репутация: 66

Лучший

Отправлено 29 March 2011 - 08:08

ZLo, ну хоть бы напряжение питания и ток который потребляет написал

Наверх of the page up there ^

#64 ZLo

Доктор Импровизации

Группа: Пользователи
Сообщений: 183
Регистрация: 13 March 11

Репутация: 22

Очень хороший

Отправлено 29 March 2011 - 16:59

Quote (URA)

ZLo, ну хоть бы напряжение питания и ток который потребляет написал

окей, вот собственно параметры
питание - 80В.
ток - не мерял, от высокой частоты амперметр с ума сходит.
первичка - 7 витков 2.5мм.
вторичка - 1200 витков 0.25 мм.
транзистор - КТ809А.
пушистик - 3 см пр.

качер не впечатлил, лампы на подходе, только анодного транса нема..

Наверх of the page up there ^

#65 UUUUUUU

Криворучка)

Группа: Новички
Сообщений: 8
Регистрация: 26 March 11

Репутация: -5

Нейтральный

Отправлено 29 March 2011 - 21:39

ZLo, схему давай

Наверх of the page up there ^

#66 ZLo

Доктор Импровизации

Группа: Пользователи
Сообщений: 183
Регистрация: 13 March 11

Репутация: 22

Очень хороший

Отправлено 29 March 2011 - 23:16

Quote (UUUUUUU)

ZLo, схему давай

в этом треде все есть
пикрелейтед

Наверх of the page up there ^

#67 xxSTALLONExx

Криворучка)

Группа: Новички
Сообщений: 7
Регистрация: 28 March 11

Репутация: 0

Нейтральный

Отправлено 19 April 2011 - 14:18

Народ,скажите,что это у резисторов такое? Или это заземление ?

Наверх of the page up there ^

#68 XZ9

Начинающий самопальщик

Группа: Пользователи
Сообщений: 41
Регистрация: 06 March 11

Репутация: -1

Нейтральный

Отправлено 19 April 2011 - 14:39

xxSTALLONExx, вроде, так переменный резистор обозначается.

Наверх of the page up there ^

#69 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 28 April 2011 - 12:26

а такая проволка на вторичку пойдёт?,а на первичку аллюминий пойдёт,толщина 0.5см?,транзюки КТ805БМпойдут(8шт)

Прикрепленные изображения

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#70 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 03 May 2011 - 21:32

да а точнее подстроечный, переменный со стрелками

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#71 Yurax

жуть)

Группа: Пользователи
Сообщений: 361
Регистрация: 07 October 09

Репутация: 66

Лучший

Отправлено 04 May 2011 - 15:05

ZLo, на какой лампе планируешь собирать?

Наверх of the page up there ^

#72 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 04 May 2011 - 21:52

URA, я в лампах не силён, можеш помоч собрать на ГУ-50

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#73 Yurax

жуть)

Группа: Пользователи
Сообщений: 361
Регистрация: 07 October 09

Репутация: 66

Лучший

Отправлено 05 May 2011 - 11:55

рано тебе на гу50 собирать
да и напряжение питания там надо вольт 500

Наверх of the page up there ^

#74 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 05 May 2011 - 14:02

есть на 400 и 800 пойдёт?,а на чём ещё можно собрать?
На чём рекоминдуешш?

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#75 )(имик

Доктор Импровизации

Группа: Пользователи
Сообщений: 217
Регистрация: 13 September 10

Репутация: -1

Нейтральный

Отправлено 05 May 2011 - 16:05

моя первая катушка тесла на лампе была на гу-17(тетроде)тока питание 220 вольт.потом собрал на 6п44с.
лампы в усилители лучше ставить

Наверх of the page up there ^

#76 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 05 May 2011 - 20:36

схемы сложные?дать можеш?качер я собрал,теперь хочу ламповый девайс сделать.

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#77 Никола-Тесла

Эйнштейн

Группа: Пользователи
Сообщений: 874
Регистрация: 14 April 11

Репутация: 53

Лучший

Отправлено 06 May 2011 - 14:39

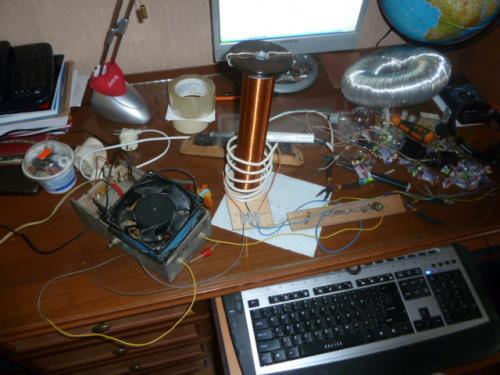

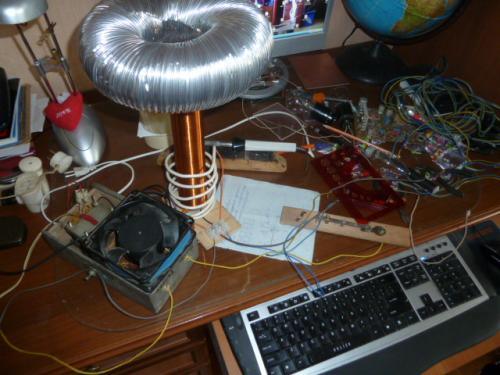

вот решил собрать на искровике общий вид

источник питания транс 220-12 2А, после в пораллель 2 катушки зажигания выхода по 400 последовательно соединнены итого около 800 вольт.

далее в планах добавить множик

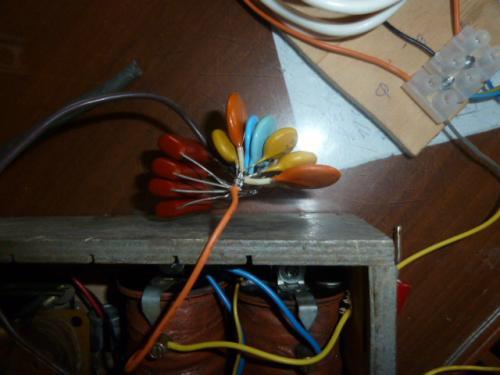

кондёры знаю что хрень,но других не было

разрядник регуллируемый.

разряды 1-1.5 СМ покачто,
Люди занимающиеся теслостроительством,скажите на сколька она опасная?И последние не судите строго она была собрана за 15 минут,из того что оказалось под рукой.

«Я преуспел в создании разрядов, мощность которых значительно превосходит силу молний»(Никола Тесла 1899 год).

Наверх of the page up there ^

#78 zaton09

Самоделкин

Группа: Пользователи
Сообщений: 30
Регистрация: 13 May 11

Репутация: -2

Нейтральный

Отправлено 13 May 2011 - 22:09

всё зависит от тога как ты с ней будешь обращаться и на сколько хорошо будешь соблюдать правила безопасности
люди в чём прикол собрал катушку тесла лампочки (энергосберегающие, люминесцентные)горят в близи а искры нет вобще
