интересует

вот держи http://www.3dnews.ru/download/bench/other/KeyboardTest

спасибо

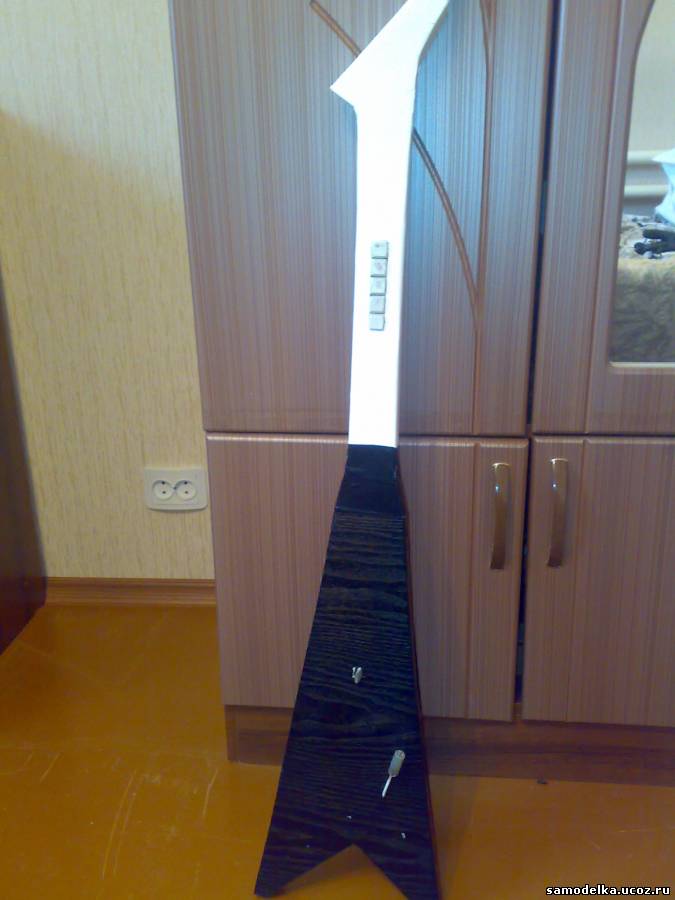

вот наконец то доделал гитару

крута

Супер!!!

блина чё у меня crysis 2 не лагает на 1024*1280 а frets on fire лагает даже на 640*480

yurkak47, я ХЗ, у меня всё пучком.

yurkak47 попробуй другую версию скачать.
у меня Fofix Final нормально работает

а этот контроллер будет работать на икс боксе 360?

ответьте плиз

если гитару из боксовского джоя сделаешь.

БЛИИН, ребят помогите плиииз я не понимаю день 6 обьясните плииз
и ещё можно ли обойтись без пояльника ????

Всем привет!
Искал информацию о самодельной ударной установке. В результате набрёл на игру FOF и этот форум. К слову сказать, именно здесь увидел больше всего полезных наработок по изготовлению гитары и ударных. За это говорю спасибо всем, кто предоставил на обозрение свои работы.
Итак, полистав предыдущие страницы, принял решение сваять для начала гитару. Делюсь результатами своего творчества.

Собирал из того что было: обрезки 8 мм фанеры, доска толщиной 35 мм, старая клавиатура и мышь, ну и по-мелочи много чего.
Распечатал из сети понравившуюся картинку с гитарой, контуры корпуса перенёс на фанеру и выпилил две половинки. Так же выпилил из доски контур по фанерному шаблону (у меня получились две половинки доски):

светло-коричневым цветом - доска
чёрным - контур фанеры
оранжевым - вырезы в доске




Склеил части ПВА, углы скруглил, обработав болгарочкой с 125мм шлифовальным диском по металлу.




Вырезал окошко под внутренности, занялся изготовлением StrumBar. В первом варианте использовал крупные советские микровыключатели:



В оргстекле проточил канавку под ось (электрод 2мм), поджал через шайбы болтами.
Забегая вперёд скажу, что нашёл такое исполнение неудобным - слишком большой рабочий ход у выключателей. На быстрых мелодиях не успевал собирать ноты. В итоге, заменил на микрики из мышки. В обоих случаях микрики настроены так, что оба подпирают пластину оргстекла, суммарный люфт выбран в ноль. Разница в точности нажатий со StrumBar предыдущей версии получилась существенной:



На очереди был гриф. Приготовил для него брусок 40х18мм, покрутил в руках и убрал в сторону. Купил берёзовую рукоять для кувалды, одну сторону сточил шкуркой, сделав плоской. Выпилил паз для крепления к корпусу гитары, выбрал нишу под блок клавиш. Высверлил отверстие под провода. Необходимо было длинное сверло. Сделал, опять же, из электрода, выточив в рабочем конце бороздки. Закрепил гриф вертикально, аккуратно просверлил, чтобы выйти с другой стороны по центру. Затем уже рассверливал отверстие больше диаметром. Для этого, отступив от рабочего края (чтобы "бур" направлялся в уже имеющемся отверстии), расплющил электрод и так проходил несколько раз, пока канал не получился достаточным по диаметру:




Блок клавиш вырезал из клавиатуры. К этому пришёл тоже не сразу. Делал вариант с клавишами по форме от пластиковой гитары, не понравилось как работают. Для чёткой работы кнопок нужна направляющая. Тут решил нового ничего не придумывать:




Под клавишами приклеены на кусок текстолита резинки и площадки с контактами от джойстика. Так же, как и на блоке клавиш навигации:




Whummy по наработанной технологии:




Датчик положения StarPower - сделал колбу из пластика 1.5л бутылки, внутри шарик из мышки:




В качестве выключателя контакты из реле:




Протестировав на лампочке, выявились два замечания - у обрезиненного шарика довольно заметное на работе трение-качения да и длинная колба ни к чему. Достаточно длины, необходимой только для работы контактов. Шарик очистил от резины, колбу укоротил:




Хомутами закрепил колбу к пластиковой карточке и прикрутил на свободное место под нужным углом:




На сегодняшний день механической частью доволен, осталось заменить саморезы на декоративные, ошпаклевать и покрасить:




Все предложения выслушаю, на вопросы по теме с радостью отвечу.


Теперь пару слов без протокола.
Если есть желание что-то создать своими руками - не бойтесь трудностей. Только глаза боятся, на деле же нет ничего сложного. И не нужно думать о том, что получится не так, как у кого то. Делайте для себя. В первую очередь должно интересовать собственное удовлетворение от результатов, это творчество. Если с чем-то одному не получается справиться, всегда найдутся люди, готовые помочь дельным советом. И, повторюсь, главное во всём - желание.

Круто одним словом)
Синюю накладку можно заменить листом какого нибудь металла,как в настоящих гитарах
Кнопки "стрелки" можно было и не делать,выбор песен можно осуществлять strum bar'ом,но тут как говориться на вкус и цвет...

Спасибо!
Фанерная накладка изначально предназначалась как макет для проверки удобства расположения элементов. Если попадётся лист алюминия или матовое цветное оргстекло по фен-шую, то поменяю.
Блок клавиш добавил в последнюю очередь. Оказалось неудобным листать композиции Strum Bar'ом только в одну сторону. Ну а где две кнопки, там и четыре. На стрелку "влево" повесил Esc, "вправо" - Enter. Стало гораздо удобнее в навигации, да и на паузу можно поставить игру прямо с гитары.

Пока раздумываю, буду ли пользовать ремень и монтировать ли для него "пуговицы".

 Polyarnick (11 May 2012 - 16:32) писал:

Ремень удобная штука если играешь с друзьями, на крайний случай его ведь всегда можно снять

Разбужу тему.
После длительной паузы, приступил к этапу покраски. К этому времени гитара была ошпаклевана таким вот составом:

И ошкурена.

Прислушавшись к совету Tobirg определился, что будет, непременно, у гитары ремень. Для этого в верхний рог и в основание вмонтировал металлические втулки с внутренней резьбой М6.
Купил в автомагазине баллончики с вишнёвой и чёрной матовой краской и окатил гитару на балконе.

Греется в лучах заходящего осеннего солнца:

До этого опыта с покраской не было. Отсюда столкнулся вот с чем: после окраски видны те неровности и царапины на шпаклёвке, что почти незаметны при шкурении. Отсюда вывод - к этапу подготовки к окрашиванию нужно подходить более основательно и разглядывать деталь при очень хорошем освещении.


Заодно, переделываю накладку. Хочу сделать навигационные клавиши более аккуратными. Возможно, будет крестовина от джойстика (та, что на джойстиках слева).

Продолжение следует (хочется уже и поиграть).

Вот что получилось, фото при разном освещении:


Цвет у гитары в реальности глубокий и тёмный. Краску сверху покрыл лаком. Теперь поверхность хорошо собирает отпечатки, но такова плата за красоту.

Блок навигации, вместо планируемой крестовины от джойстика, собрал на микриках из мыши. Нравится мне их чёткая работа. Закралась мысль сделать и блок основных клавиш из них же, но это не сейчас.

Вот петля, для крепления ремня. Выгнута так, что вставляется и снимается с болта с небольшим усилием.


Сам ремень взял от сумки, уже почти готовый. Снял пластиковые защёлки и поставил на их место петли.


Собрал и сразу играть. Мастерство заметно упало, за четыре месяца моральной подготовки к покраске. Нужно навёрстывать.

Всем творческих успехов!

круто!+++ Работа калосальная!!! не каждая настоящая гитара так выглядит. Как барабаны?делаешь?
