Что является источником сигнала?
Как оформлен динамик?
Источник питания?
Фото собранного?
!Быстрая помощь по электронике! Задавайте вопросы, добрые люди ответят!
#1781
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 30 April 2014 - 19:05
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1782
-
- Криворучка)
-
- Группа: Пользователи
- Сообщений: 16
- Регистрация: 16 June 11
Репутация: 0
Нейтральный
Отправлено 30 April 2014 - 20:03
Источник сигнала телефон.Пока никак.Источник питания 12 вольтовый аккумулятор от мопеда.
http://vk.com/album55349256_186187056
Играет тише от телефона
http://vk.com/album55349256_186187056
Играет тише от телефона
#1783
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 30 April 2014 - 20:28

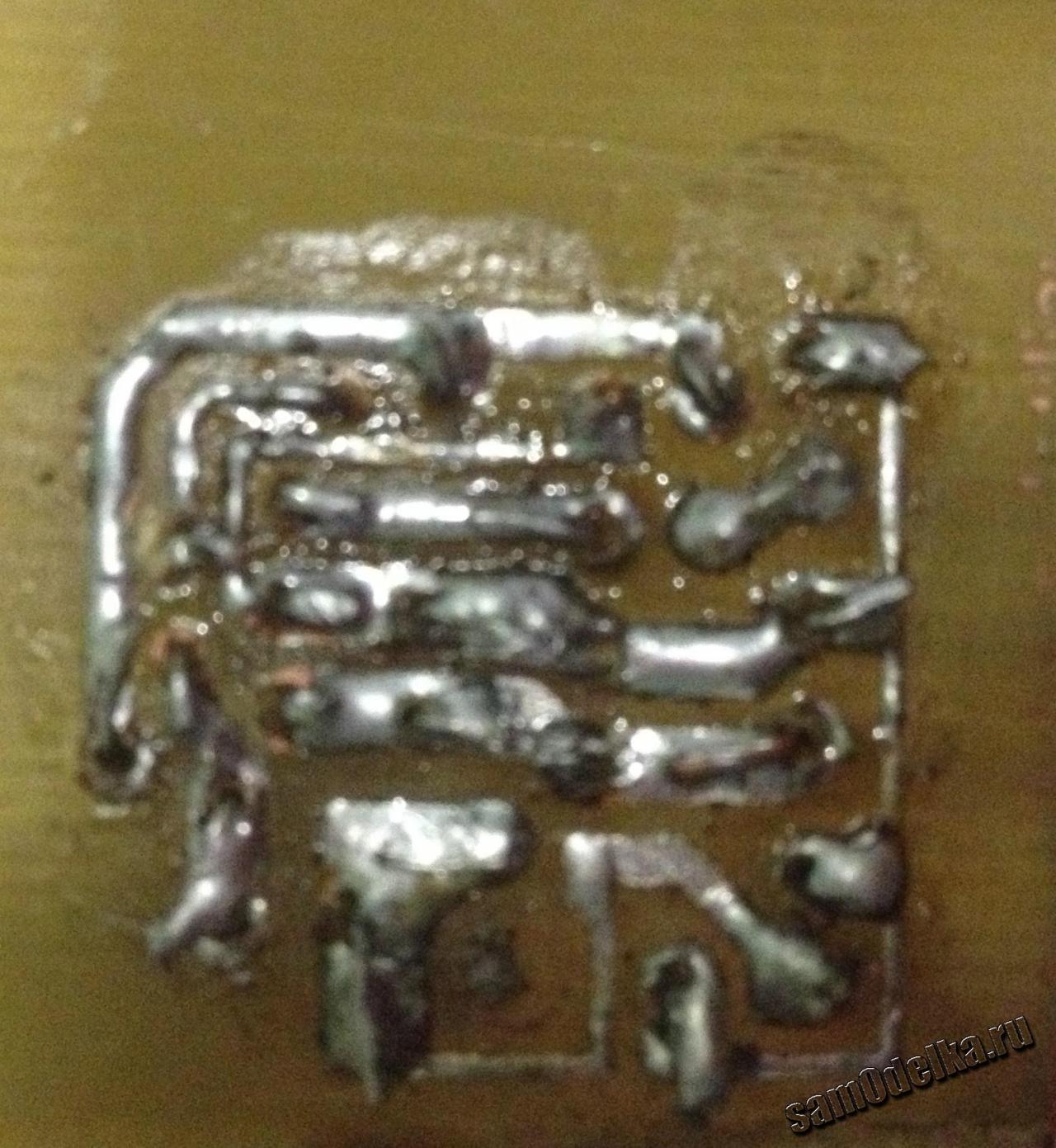

Печатка жуткая...Разобрать сложно. Сверьте дорожки с принципиальной схемой. У меня такое впечатление, что Вы не отзеркалили рисунок печатки.
Сделайте качественное фото со стороны печатных дорожек и поместите сюда в тему (без ссылок на сторонний ресурс) рядом с рисунком печатки из описания усилителя.
Динамик при таком включении (без ящика) подвержен акустическому замыканию...
Сделайте качественное фото со стороны печатных дорожек и поместите сюда в тему (без ссылок на сторонний ресурс) рядом с рисунком печатки из описания усилителя.
Динамик при таком включении (без ящика) подвержен акустическому замыканию...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1784
-
- Криворучка)
-
- Группа: Пользователи
- Сообщений: 16
- Регистрация: 16 June 11
Репутация: 0
Нейтральный
Отправлено 30 April 2014 - 21:52
я не зеркалил..Там вроде бы не нужно??
#1785
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 01 May 2014 - 10:20
Каким флюсом паяли?
Для начала - просто промойте плату спиртом с помощью зубной щетки...
При такой пайке может быть всё что угодно.
Для начала - просто промойте плату спиртом с помощью зубной щетки...
При такой пайке может быть всё что угодно.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1786
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 1
- Регистрация: 29 April 14
Репутация: 0
Нейтральный
Отправлено 03 May 2014 - 16:11
Возможно из маленького фена сделать генератор?Например:для зарядки телефона,питания фонарика и т.п. На нем написано 220В~140Вт 1ч/0,5ч
#1787
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 03 May 2014 - 16:19
Мотор коллекторный? Обороты? На какое напряжение рассчитан?
Крутите - вертите вал...смотрите что на клеммах будет...
Для изучения:
http://sam0delka.ru/...112#entry210112
Крутите - вертите вал...смотрите что на клеммах будет...
Для изучения:
http://sam0delka.ru/...112#entry210112
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1788
-
- Начинающий самопальщик
-
- Группа: Пользователи
- Сообщений: 54
- Регистрация: 28 February 12
Репутация: -91
Ужасный
Отправлено 21 May 2014 - 17:08
всем привет, я столкнулся с одной проблемой при поиске!
мне нужно найти преобразователь с 12вольт постоянного тока
на 14 вольт переменного 50герц, поиск выдаёт только на 220в!
это мне нужно для намотки моточасов в тракторе,
спидометр там работает от 13-16воль~
то есть с генератора 1 выход фаза, а 0 идёт от минуса (массы)
буду очень благодарен, нужно пазарез!
мне нужно найти преобразователь с 12вольт постоянного тока
на 14 вольт переменного 50герц, поиск выдаёт только на 220в!
это мне нужно для намотки моточасов в тракторе,
спидометр там работает от 13-16воль~
то есть с генератора 1 выход фаза, а 0 идёт от минуса (массы)
буду очень благодарен, нужно пазарез!
#1789
-
- ...
-
- Группа: Неактивированные
- Сообщений: 4246
- Регистрация: 02 September 11
Репутация: 752
Уважаемый
Отправлено 21 May 2014 - 17:10
ИМХО такое только ручками делать. Уж больно специфичная задачка.
Опять же ИМХО, что можно просто 12В 50Гц переменки дать и не париться.
Опять же ИМХО, что можно просто 12В 50Гц переменки дать и не париться.
Модератор - это человек, который молится о бесконечном терпении,а мечтает о бесконечных патронах.
#1790
-
- Начинающий самопальщик
-
- Группа: Пользователи
- Сообщений: 54
- Регистрация: 28 February 12
Репутация: -91
Ужасный
Отправлено 21 May 2014 - 17:13
Brador (21 May 2014 - 17:10) писал:
ИМХО такое только ручками делать. Уж больно специфичная задачка.
Опять же ИМХО, что можно просто 12В 50Гц переменки дать и не париться.
Опять же ИМХО, что можно просто 12В 50Гц переменки дать и не париться.
извини но я ничего не понял
#1791
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 21 May 2014 - 21:13
Берёте любой тр-р 220/12-16V...вот собственно и всё...Какой реальный ток потребления?
P.S. И ещё одно...Преобразователи 12/220V и 12/13-16V, будут отличаться друг от друга только количеством витков вторичной обмотки выходного тр-ра...
P.S. И ещё одно...Преобразователи 12/220V и 12/13-16V, будут отличаться друг от друга только количеством витков вторичной обмотки выходного тр-ра...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1792
-
- Начинающий самопальщик
-
- Группа: Пользователи
- Сообщений: 54
- Регистрация: 28 February 12
Репутация: -91
Ужасный
Отправлено 21 May 2014 - 21:25
спасибо огромное, на счет второй обмотки я не догадался)))
Stariy Ded вы меня выручили, благодарю вас)
Stariy Ded вы меня выручили, благодарю вас)
#1793
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 22 May 2014 - 15:40
Желательно вести разговор о конкретной принципиальной схеме...
Схемы с реальным синусом 50 Гц довольно таки сложны... многое зависит от токов потребления.
Схемы с реальным синусом 50 Гц довольно таки сложны... многое зависит от токов потребления.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1794
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 23 May 14
Репутация: 0
Нейтральный
Отправлено 23 May 2014 - 17:03
Тут в общем такое дело, имеется джойстик logic3 model jt 262 power pad
там gameport 15 pin, у меня в компе такого нету, слышал можно на юсб переделать, как правильно это сделать??
там gameport 15 pin, у меня в компе такого нету, слышал можно на юсб переделать, как правильно это сделать??
#1795
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 23 May 2014 - 20:11
Для предварительного изучения:
https://www.google.r...iw=1512&bih=911
P.S. Есть ещё вариант...Ищите звуковую PCI карту с gamport...
https://www.google.r...iw=1512&bih=911
P.S. Есть ещё вариант...Ищите звуковую PCI карту с gamport...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1796
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 23 May 14
Репутация: 0
Нейтральный
Отправлено 23 May 2014 - 20:45
переходники редкие как я понял их надо долго искать, а звуковая карта, проще еще джойстик купить
#1797
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 23 May 14
Репутация: 0
Нейтральный
Отправлено 23 May 2014 - 21:25
USB выводов (Глядя на конце кабеля USB, который подключается к ПК или другом порту USB) ___________ | 4 3 2 1 | | ____ | ----------- <- толще половины Кабель, где контакты. Контакт Описание 1 VCC 2 Д-3 D + 4 GND Чтобы Сделайте УРСВ кабель для Кнопка Выбор USB D-Sub 15 Pin USB Pin 1 4 (земля) 2 Высокий 3 Низкий 4 Низкий 5 Низкая 6 Низкая 7 Низкая 8 1 (VCC) 9 NC - не подключен ни к чему 10 Высокая 11 Высокая 12 NC - не подключен ни к чему 13 2 (D-) 14 3 (D +) 15 Низкий
вот нашел какую то статью на какомто сайте, переводил гугл, я далек от всех етих схем, вы мне скажите, это заработает или нет?
ссылка: http://www.instructa...-Universal-PCB/
вот нашел какую то статью на какомто сайте, переводил гугл, я далек от всех етих схем, вы мне скажите, это заработает или нет?
ссылка: http://www.instructa...-Universal-PCB/
#1798
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 23 May 14
Репутация: 0
Нейтральный
Отправлено 23 May 2014 - 22:00
разобрал джойстик, в плату всего 8 из 15 контактов входит
#1799
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 24 May 2014 - 20:16
Просто так нельзя перепаять геймпортовый разъём на USB...Это совершенно разные вещи. Геймпорт - аналоговый, а USB - цифровой. Для коммутации нужен контроллер адаптирующий аналоговое управление джойстика в дата сигналы для USB порта.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1800
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 5
- Регистрация: 23 May 14
Репутация: 0
Нейтральный
Отправлено 24 May 2014 - 22:40
спасибо
