#1801
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 1
- Регистрация: 08 June 14
Репутация: 0
Нейтральный
Отправлено 08 June 2014 - 10:13
Разобрал вот такую штуку
внутри нашел такую плату
которая крепилась на плату
Вопрос состоит в следующем, возможно ли, управлять этим принтером по ЛПТ или КОМ порту, подключив его к контактам
внутри нашел такую плату
которая крепилась на плату
Вопрос состоит в следующем, возможно ли, управлять этим принтером по ЛПТ или КОМ порту, подключив его к контактам
#1802
-
- Начинающий самопальщик
-
- Группа: Пользователи
- Сообщений: 60
- Регистрация: 21 November 12
Репутация: 1
Нейтральный
Отправлено 13 June 2014 - 13:32
день добрый вопрос к знающим людям...как называется устройство(по возможности и схемку подскажите)принцип действия которого вот такой:нажал кнопку и на выходе сформирован строго 1 импульс(в принципе форма сигнала без разницы(запустить реле надо на определенное время)определенной длинны и все..нажал ещё раз ещё 1 импульс держишь ноль эмоций хоть всю жизнь держи один импульс и все(по возможности с регулировкой длинны импульса) и минимум деталей, питание постоянка 12 в(желательно и выход тот же)
))))зарание спс)
))))зарание спс)
#1803
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 13 June 2014 - 14:04
Волшебные слова для поиска - "одновибратор", формирователь одиночных импульсов...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1804
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 13 June 2014 - 14:07
Эта схема назывется одновибратором. Схем в Интернете полно, как на транзисторах, на таймере NE555, на логических микросхемах
http://www.votshema....vibratorov.html
http://www.votshema....vibratorov.html
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#1805
-
- Начинающий самопальщик
-
- Группа: Пользователи
- Сообщений: 60
- Регистрация: 21 November 12
Репутация: 1
Нейтральный
Отправлено 13 June 2014 - 23:14
огромное спасибо)просто названия не знал вот и обратился за советом)))
#1806
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 19 June 2014 - 21:20
Имеется унч и блок питания от радиолы Ригонда 102 и "шарманка" . Вопрос заключается в следующем, можно ли использовать имеющиеся блоки от радиолы для модуляции "шарманки", и если да, то откуда брать сигнал для модуляции. Схемы унч, блока питания и "шарманки" прилагаются.
хобзаец
#1807
-
- Изобретатель
-
- Группа: Пользователи
- Сообщений: 448
- Регистрация: 01 April 13
Репутация: 11
Хороший
Отправлено 20 June 2014 - 23:34
Нет нельзя так как УНЧ Ригонды двухтактный,а для шарманки нужен однотактный унч работающий в классе А.
Про классы работы усилительных каскадов А,АВ,В обьяснять не буду,есть в книгах
Но,можно применить трансформатор ТВЗ.Вторичку(низкоомную) ТВЗ подключают к выходному трансформатору вместо динамиков,а через первичку(высокоомную) ТВЗ запитывают шарманку.Получаем анодно-экранную модуляцию при помощи модуляционного трансформатора.
Вместо ТВЗ можно использовать сетевой трансформатор 220в/24в.
Отвод делается у катушки генератора от 1/3--1/4 общего количества витков!
P.S.
А вообще лучше модулировать именно УМ а не ЗГ как в классической шарманке.Иначе помимо АМ модуляции будет присутствовать и паразитная ЧМ модуляция.Ну и стабильность частоты выше при использовании УМ+ЗГ.
И ещё.Шарманку одноламповую лучше делать по схеме Шембеля.УМ и ЗГ в одном флаконе.
/>/> Хотя с паразитной ЧМ проблем не решает.
Вот к примеру схема Шембеля с СУ.
http://forum.cxem.ne...ic=89149&st=460
Про классы работы усилительных каскадов А,АВ,В обьяснять не буду,есть в книгах
Но,можно применить трансформатор ТВЗ.Вторичку(низкоомную) ТВЗ подключают к выходному трансформатору вместо динамиков,а через первичку(высокоомную) ТВЗ запитывают шарманку.Получаем анодно-экранную модуляцию при помощи модуляционного трансформатора.
Вместо ТВЗ можно использовать сетевой трансформатор 220в/24в.
Отвод делается у катушки генератора от 1/3--1/4 общего количества витков!
P.S.
А вообще лучше модулировать именно УМ а не ЗГ как в классической шарманке.Иначе помимо АМ модуляции будет присутствовать и паразитная ЧМ модуляция.Ну и стабильность частоты выше при использовании УМ+ЗГ.
И ещё.Шарманку одноламповую лучше делать по схеме Шембеля.УМ и ЗГ в одном флаконе.
/>/> Хотя с паразитной ЧМ проблем не решает.Вот к примеру схема Шембеля с СУ.
http://forum.cxem.ne...ic=89149&st=460
Три любимых смертных греха HЭМ`а:
- резонанс
- КСВ=1
- полуволновой повторитель.
- резонанс
- КСВ=1
- полуволновой повторитель.
#1808
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 21 June 2014 - 15:00
Спасибо
хобзаец
#1809
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 21 June 2014 - 23:28
STEN50, скажите пожалуйста ещё: А модулирующий трансформатор должен "петь"? И как нужно подключать антену типа КВ диполь к передатчику.
хобзаец
#1810
-
- Изобретатель
-
- Группа: Пользователи
- Сообщений: 448
- Регистрация: 01 April 13
Репутация: 11
Хороший
Отправлено 22 June 2014 - 13:00
Если железо трансформатора плохо стянуто или виток болтается то будет петь.
Диполь это симметричная антенна.То подключать её к шарманке надо через виток связи с контуром.
На корпусе шарманки устанавливаешь ВЧ разьём а далее через РК кабель(РК75) запитываешь диполь.
Диполь это симметричная антенна.То подключать её к шарманке надо через виток связи с контуром.
На корпусе шарманки устанавливаешь ВЧ разьём а далее через РК кабель(РК75) запитываешь диполь.
Три любимых смертных греха HЭМ`а:
- резонанс
- КСВ=1
- полуволновой повторитель.
- резонанс
- КСВ=1
- полуволновой повторитель.
#1811
-
- Изобретатель
-
- Группа: Пользователи
- Сообщений: 448
- Регистрация: 01 April 13
Репутация: 11
Хороший
Отправлено 22 June 2014 - 14:55
Как раз схема Шембеля.
Три любимых смертных греха HЭМ`а:
- резонанс
- КСВ=1
- полуволновой повторитель.
- резонанс
- КСВ=1
- полуволновой повторитель.
#1812
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 23 June 2014 - 15:27
Спасибо
хобзаец
#1813
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 23 June 2014 - 21:12
А не жалко такой УНЧ гробить? Можно ведь и что то по проще собрать...
Я бы лично этот УНЧ с радостью приобрёл...
Я бы лично этот УНЧ с радостью приобрёл...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1814
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 39
- Регистрация: 09 May 11
Репутация: 2
Нейтральный
Отправлено 23 June 2014 - 23:29
Stariy Ded, Жалко конечно, но за неимением материалов приходится использовать то что есть. Если в среду друг привезёт запчасти от другой радиолы, то можно будет обсудить ваше предложение.
хобзаец
#1815
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 24 June 2014 - 15:26
ОК.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1816
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 2
- Регистрация: 29 June 14
Репутация: 0
Нейтральный
Отправлено 29 June 2014 - 08:56
Подскажите по стабилизатору LP2980. У меня на выходе 0.02 Вольта, что это означает, он не рабочий? Или я неправильно снял показания (не выпаивал его). Спасибо
http://hkar.ru/tNcv
http://hkar.ru/tNcv
#1817
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 29 June 2014 - 09:23
Сложно судить...Может быть проблемы в нагрузке, а может быть и сама микросхема...
Что на входе? Фото платы?
Почитайте вот здесь, возможно что то полезное для себя найдёте:
http://www.rtcs.ru/a...tail.asp?id=284
Что на входе? Фото платы?
Почитайте вот здесь, возможно что то полезное для себя найдёте:
http://www.rtcs.ru/a...tail.asp?id=284
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#1818
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 2
- Регистрация: 29 June 14
Репутация: 0
Нейтральный
Отправлено 29 June 2014 - 17:48
Stariy Ded (29 June 2014 - 09:23) писал:
Что на входе? Фото платы?
спасибо большое за ответ! На входе 2,83 Вольта. Плата - http://hkar.ru/tNYL
#1819
-
- Доктор Импровизации
-
- Группа: Пользователи
- Сообщений: 207
- Регистрация: 11 July 12
Репутация: 7
Нейтральный
Отправлено 29 June 2014 - 18:37

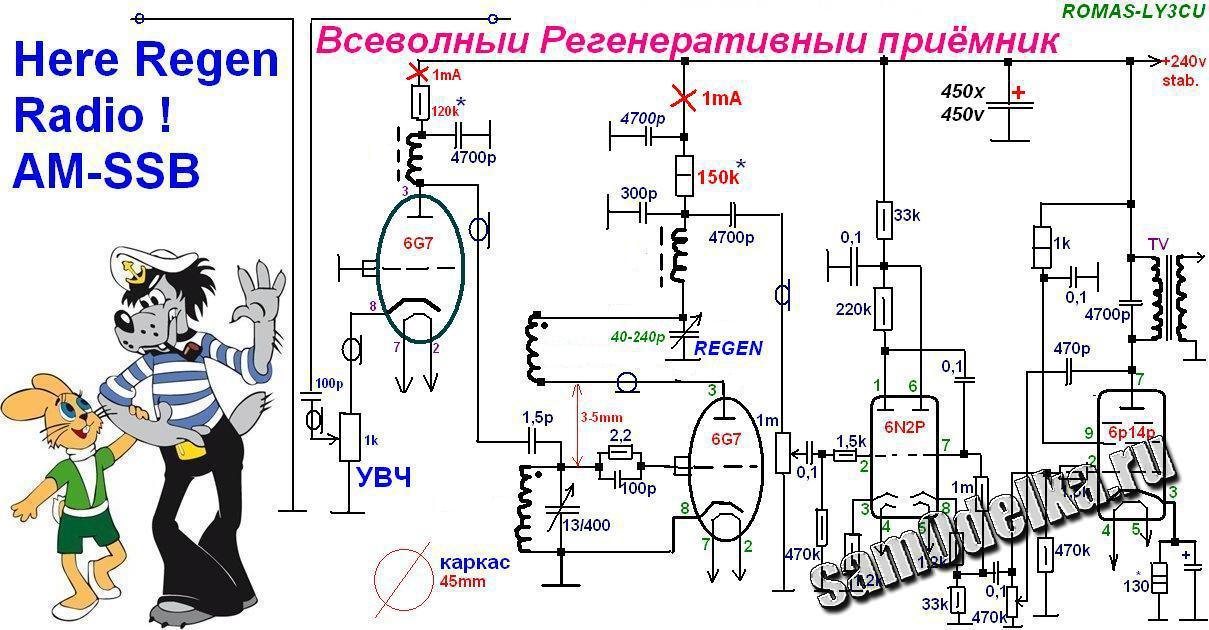

люди подскажите чем можно заменить лампу 6г7? вот в этой схеме
желательно на какую нибуть распространёную лампу
желательно на какую нибуть распространёную лампу
Лучше старенький ТТ,чем дзюдо и каратэ
#1820
-
- Изобретатель
-
- Группа: Пользователи
- Сообщений: 448
- Регистрация: 01 April 13
Репутация: 11
Хороший
Отправлено 01 July 2014 - 19:44
6Н3П.
Вот ещё.
Вот ещё.
