#101 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 22 November 2011 - 18:18

я сделал на обычном кольце раньше, не пашет. теперь буду делать на помехоподавителе и кт316Б по твоей,_A_L_e_k_S_, картинке.

Наверх of the page up there ^

#102 Les

Тори Белечи

Группа: Пользователи
Сообщений: 549
Регистрация: 02 March 10

Репутация: 159

Великолепный

Отправлено 22 November 2011 - 19:06

_A_L_e_k_S_, спасибо за картинку. Теперь ясно, как мотать витуху.
den-ssdd, насчёт колец из компа не знал. Видать, из-за этого схема не повышала, а сохраняла напряжение батарейки.

«То, чем становишься, происходит в первые шестнадцать лет жизни.» С.Бодров младший

Наверх of the page up there ^

#103 Shift98

Доктор Импровизации

Группа: Пользователи
Сообщений: 245
Регистрация: 06 January 11

Репутация: 39

Очень хороший

Отправлено 23 November 2011 - 20:11

Ну не знаю у меня и на кольце из компьютерного БП все работает.На транзисторах КТ315-ых всех работает.

Наверх of the page up there ^

#104 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 26 November 2011 - 13:15

скажите, пожалуйста, характеристики ферритового кольца- чтобы знать, какое у продавца на радиорынке спрашивать. Ну, магнитная проводимость, марка, и всё в том же духе.
а, кстати, на помехоподавителе почему- то не пашет

Наверх of the page up there ^

#105 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 26 November 2011 - 13:18

должно я делал на помехоподавителе работало, может дело в обмотке))

Наверх of the page up there ^

#106 den-ssdd

Изобретатель

Группа: Пользователи
Сообщений: 406
Регистрация: 12 August 10

Репутация: 59

Лучший

Отправлено 26 November 2011 - 16:54

кольцо должно быть с проницаемостью 2000, это самый распространённый тип. размер какой понравится

Наверх of the page up there ^

#107 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 26 November 2011 - 17:33

den-ssdd, спасибо!

щас кину фотки обмотки

а вот и они

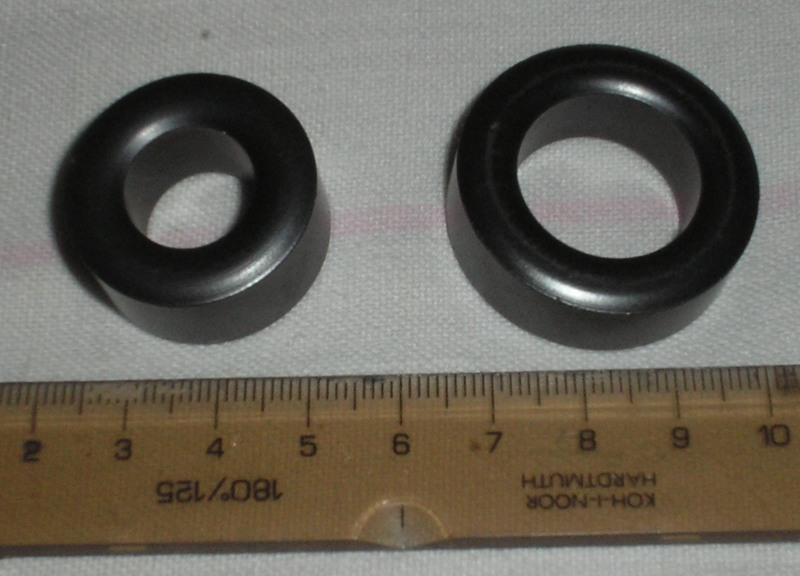

фото помехоподавляющих колец, которые есть(ещё имеются "трубочки", но нечем распилить):

я использовал правое кольцо.

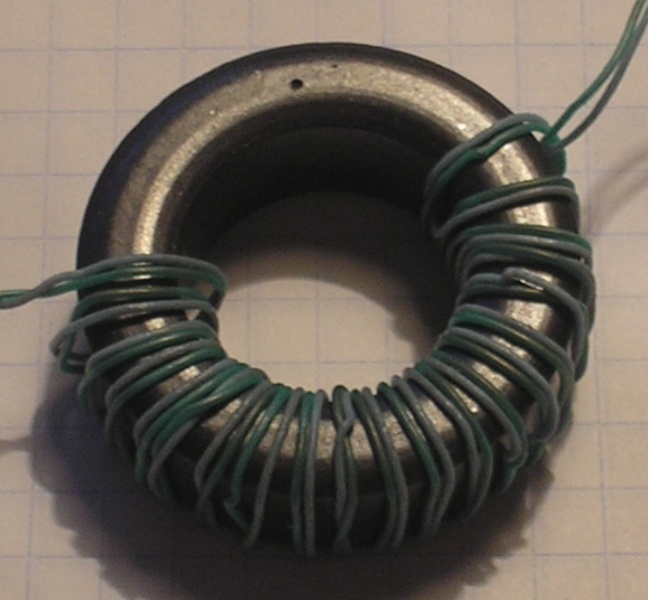

вот фото самого транса:

юзал также проволоку медную диаметром 0.3мм. замыканий нет

Наверх of the page up there ^

#108 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 26 November 2011 - 18:28

растяни обмотку по всему кольцу)

Наверх of the page up there ^

#109 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 26 November 2011 - 21:16

DOHTORZLO, а можно фото твоих помехоподавителей??))

Наверх of the page up there ^

#110 den-ssdd

Изобретатель

Группа: Пользователи
Сообщений: 406
Регистрация: 12 August 10

Репутация: 59

Лучший

Отправлено 26 November 2011 - 22:30

лучше, конечно, кольца поменьше, иначе делать такой преобразователь имеет смысл только для развлечения, ибо в фонарик не вставишь(

Наверх of the page up there ^

#111 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 27 November 2011 - 14:24

вот фото всех крупных(кулёчек с мелкими затерялся) ферритов(в том числе и помехоподавителей), которые у меня есть:

фото колец я уже кидал

Наверх of the page up there ^

#112 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 27 November 2011 - 17:13

еех) мне б таких ))

Наверх of the page up there ^

#113 den-ssdd

Изобретатель

Группа: Пользователи
Сообщений: 406
Регистрация: 12 August 10

Репутация: 59

Лучший

Отправлено 27 November 2011 - 17:45

на гантельках тоже хорошо мотается)

Наверх of the page up there ^

#114 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 27 November 2011 - 18:18

_A_L_e_k_S_, мародёрствуй лучевые экраны компов
den-ssdd, сколько и каким проводом мотать?

Наверх of the page up there ^

#115 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 29 November 2011 - 18:18

сделал на плате немного не аккуратно но что поделаешь )))

Прикрепленные изображения

Наверх of the page up there ^

#116 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 29 November 2011 - 20:59

_A_L_e_k_S_, а ты где живёшь? может, ферритом подерибанюсь

Наверх of the page up there ^

#117 _A_L_e_k_S_

Изобретатель

Группа: Пользователи
Сообщений: 301
Регистрация: 23 February 11

Репутация: 62

Лучший

Отправлено 29 November 2011 - 22:22

украйна львовская обл.))) а ты??))

Наверх of the page up there ^

#118 den-ssdd

Изобретатель

Группа: Пользователи
Сообщений: 406
Регистрация: 12 August 10

Репутация: 59

Лучший

Отправлено 29 November 2011 - 23:51

DOHTORZLO (27 November 2011 - 18:18) писал:

сколько и каким проводом мотать?

да всё так же)
феррит можно добыть из контурных катушек китайских радиоприёмников.

лучше всего подойдут катушки с чёрной, красной, жёлтой или белой краской (в порядке убывания по "качеству").
нужно аккуратно её разобрать, осторожно вынув пластмассовый каркас из экрана. на каркас приклеена ферритовая гантелька (выглядит как гантеля), на которую намотан провод. ещё понадобится ферритовый горшок, который установлен в экране. число витков такое же, но провод нужно брать тонким - 0,1-0,15, что бы уместить все витки. после намотки гантельку помещают в горшок и заливают сверху распаленным техническим воском. его, как правило, много в тех же китайских радиоприёмниках и магнитолах. свечной стеарин лучше не использовать, он мягкий слишком и жирный.
