DOHTORZLO (30 November 2011 - 20:43) писал:

да любые, главное, что бы по размерам подходили

отлично, мотаю 20+20 витков 0.3 мм, а там видно будет

как раз будет норм)

ну, будем пробовать но сегодня уже времени нет

а феррит ни чем не заменяется?а то я его теперь буду искать фиг знает сколько.

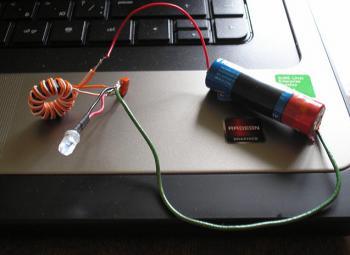

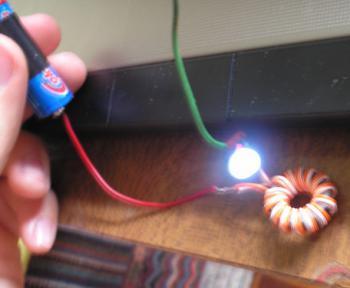

Сегодня наконец-то сделал! Нашел самую севшую, стрёмную батарейку - работает!

Аккуратненько ))

DOHTORZLO, красиво смотрицо. На феррит витуху мотал? Ты дал мне стимул показать насколько можно эту схему миниатюризировать)))
vitaliy357, схема настолько дубовая и упоротая, что с нормальным транзистором будет пахать и с катушкой на гвозде и вобще без сердечника, правда придётся мотать витков 100 или даже больше.

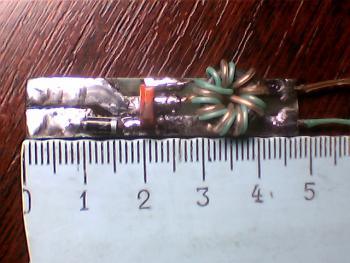

Вот сделал вторую схемку на плате) почти 5 см. )Вот фотка) Ех светика пока нет но пробивал кода был работает)

Хотя думаю перемотать транс витков добавлю тем же проводом а то 7 витков мало )

Я купил на Радиорынке два вида колец 2000НМ - одни поменьше, а другие - крупные(на нём и намотал). Когда сдам вступительные экзамены, буду извращатся и делать мелкоту

Я собирал подобную схему, если собирать блокинг-генератор на кремниевых транзисторах, можно добиться работы от 0,8 вольта, на германиевых работает от 0,15 вольта. Ферритовое кольцо брал маленькое, 7 мм, мотал проводом 0,1 мм, заливал всё это эпоксидной смолой, припаивал провода питания плюс к медной пластине, минус к куску оцинкованного железа, и закапывал на грядках в огороде ( ну естественно чтоб светодиод над грунтом был), так вот после дождя или полива такой грядки она довольно долго светиться . Поливать лучше солёной водой, а светодиоды брать разных цветов, красиво однако, и не так громоздко как садовые фонарики на солнечных батареях!
Можно так-же втыкать электроды из разнородных металлов в солёные огурцы, получаются огурцы с подсветкой Поинтереснее чем с батарейкой выходит.

фотки в студию !!)

вроде от 0.3 вольт работать на кремниевых должна.

romka10.06, на современных смд транзюках кремниевых у меня заводилось с 0.4 вольта примерно.

_A_L_e_k_S_ (11 July 2012 - 12:32) писал:

Я это делал лет 15 назад, цифровых фотоаппаратов тогда не существовало, а на мыльницу с плёнкой, сами понимаете такие вещи не снять в принципе, надо штатив, выдержку в несколько секунд вручную выставить....
Лучший кстати результат по мощности получался от гальванической пары Магниевый сплав/графит, но работало недолго, через неделю наступала поляризация, магниевый электрод приходилось чистить. Графит брал на конечной остановке троллейбуса, там они токосьемники часто меняют и бросают, отличные большие куски графита в огромном количестве валяются, а магниевый сплав взял с колёсного диска от самолёта, радом с домом предприятие "Вторцветмет", там можно чего угодно добыть было раньше, щас охрана кругом.... Из магниевого сплава изготовлен блок цилиндров, картер коробки передач, вентилятор и генератор автомобиля "Запорожец" если кому интересно.

Brador (11 July 2012 - 19:04) писал:

Берёш справочник по транзисторам, и выбираеш с наименьшим падением напряжения коллектор-эммитер в состоянии насыщения, ну и чтоб h21 был побольше, ну хоть 50, и всё. Реально от 0,2в работает на старых-добрых МП, не на всех экземплярях правда, и феррит им побольше нужен, они низкочастотные.

кстате вроде как слышал,чем ниже частота,тем схема дольше робит.

romka10.06, да я в курсе как подбирать транзы))
vitaliy357, ну тут каг бе не только от частоты зависимость. у меня допустим в районе 70-100КГц бегали по расчётам все подобные шняги. 5 белых диодов на средненькой яркости доедали пальчиковую батарею с неделю не выключаясь(тест проводил на время работы) в итоге от цинкового стакана батарейки не осталось и следа. Только декоративный внешний корпус и тот проело коррозией насквозь в паре мест. Напряжение на бататрее по отключению- порядка 0.3В было. Можно было и дальше гонять, ещё светились диоды, но мне надоело))

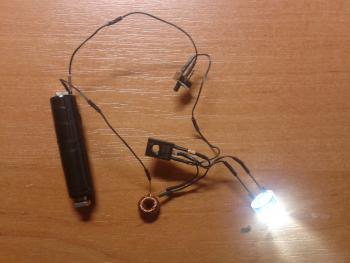

Вот моё творение:

Работает на транзисторе КТ814А (сначала пробовал на КТ203А, КТ315Б и КТ201А запустилась только на первых двух и то не с первого раза и светодиод еле-еле горел), резистор на 100 Ом (с ним светодиод ярче светит), трансформатор на феритовом кольце с 40 витками проволкой 0.2 мм (сначало мотал 20, но с ними писчало). На фото акум на 800 миллиампер/часов (вроде), от которого сверхяркий мощный светодиод проработал около 2-ух недель. А от севшей и потёкшей батарейке от пульта схема проработала около 3-ёх дней.

Я делал разные высоковольтные преобразователи по однотактной схеме для фотовспышек, питания ламп дневного света, и в них из отечественных мощных транзисторов, мне наиболее понравился КТ863, у них коэффициент усиления больше чем у 814-816, и напряжение насыщения меньше, всё запускалось и работало намного лучше.
А для питания светодиода такой мощный транзистор ни к чему, можно взять поменьше, но получше по характеристикам, и fгр побольше раз в 100 будет, соответственно феррит поменьше можно будет брать, запуск и работа получше. Хотя если и так работает, зачем что-то изобретать?
Лично мне интересно было сделать не от батарейки, а от альтернативного источника, светодиодом с батарейкой вряд-ли кого удивишь, а вот от солёного огурца, термопары, ветра, водяной мельницы, паровой машины, колеса с хомячком внутри, получать энергию даже для светодиода куда интереснее Видел даже где-то статью (правда сам не пробовал) получения электричества от звука - там где есть источник громкого шума, к примеру рядом с двигателем, или мощной горелкой в котельной, ставятся микрофоны магнитодинамической системы (можно взять большие динамики, подобрать по соответствующей резонансной частоте поближе конечно), и от акустических колебаний получают электричество реально! Немного конечно, но ведь получают!

Не идите стандартным путём, проявляйте фантазию, экспериментируйте, это-ж так интересно, оно может не всегда даёт какой-то практически полезный результат, но зато обретаешь драгоценный опыт, который потом в другом месте окажется очень кстати.
Успехов в творчестве!
