#341 DiMoS

Круче чем МАКГАЙВЕР!!!

Группа: Пользователи
Сообщений: 2400
Регистрация: 14 November 10

Репутация: -23

Очень плохой

Отправлено 15 November 2011 - 20:57

Цитата

Что значит пунктирная линия от резистора R1.

это значит, что резистор переменный

Наверх of the page up there ^

#342 СветLANa

Просто Светлана

Группа: Модераторы
Сообщений: 3205
Регистрация: 25 January 11

Репутация: 1014

Его величество

Отправлено 15 November 2011 - 21:14

S-A-FF (15 November 2011 - 20:46) писал:

Что значит пунктирная линия от резистора R1.

В описании всё сказано, читай внимательней. Схему можно и без резистора сделать. Для уменьшения чувствительности и её регулировки ставят резистор как показано пунктиром.

Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение

Наверх of the page up there ^

#343 S-A-FF

Изобретатель

Группа: Пользователи
Сообщений: 276
Регистрация: 09 June 11

Репутация: 29

Очень хороший

Отправлено 15 November 2011 - 22:27

Премного благодарствую!

file://localhost/C:/Users/Vadim/Desktop/ЦЫПА%20ДЕРЗОК.html

Наверх of the page up there ^

#344 Фобос

Доктор Импровизации

Группа: Пользователи
Сообщений: 203
Регистрация: 15 November 11

Репутация: 26

Очень хороший

Отправлено 16 November 2011 - 09:41

S-A-FF (15 November 2011 - 22:27) писал:

Премного благодарствую!

Для включения нагрузки при наступлении темноты надо подключить контакты управления нагрузкой 3-4, (а не 3-5 как показано на схеме) и больше ничего не надо в схеме изменять.

Наверх of the page up there ^

#345 СветLANa

Просто Светлана

Группа: Модераторы
Сообщений: 3205
Регистрация: 25 January 11

Репутация: 1014

Его величество

Отправлено 16 November 2011 - 10:08

Об этом я уже говорила в посту 339.
Недостатком будет то, что реле на свету будет включено и потреблять энергию. Если это не важно или устройство дольше находится в темноте, то можно так сделать.

Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение

Наверх of the page up there ^

#346 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 19 November 2011 - 16:29

всем день добрый! выпоял из хз-от-чего платы микросхему TDA2822M. погуглил, и нашёл кучу схем с ней, а также фотки платы усилка с регулятором звука, а на схемах регулятора(перемен. резюка) нет :unsure:

. Теперь сама посьба- киньте, пожалуйста, схему стереоусилителя с регултровкой громкости на ней - помогите начинающему радиолюбителю!

Наверх of the page up there ^

#347 СветLANa

Просто Светлана

Группа: Модераторы
Сообщений: 3205
Регистрация: 25 January 11

Репутация: 1014

Его величество

Отправлено 19 November 2011 - 16:38

Вот так:
http://299792458.3dn..._image00219.gif
Резистор должен быть сдвоенным

Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение

Наверх of the page up there ^

#348 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 19 November 2011 - 20:33

динамики по 4 ома? и обязательно сдвоенный резистор?

Наверх of the page up there ^

#349 СветLANa

Просто Светлана

Группа: Модераторы
Сообщений: 3205
Регистрация: 25 January 11

Репутация: 1014

Его величество

Отправлено 19 November 2011 - 21:01

Если резистор не сдвоенный, то каждый канал придётся регулировать отдельно. Движковые даже удобнее брать не сдвоенные, можно рядом их поставить и не нужен регулятор баланса.
Динамики любые, сопротивлением не меньше 4 Ом. Чем больше сопротивление динамиков, тем меньше мощность.

Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение

Наверх of the page up there ^

#350 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 20 November 2011 - 12:47

спасибо! а всмысле- движковые? обычные такие, с крутящейся осью?

Наверх of the page up there ^

#351 DiMoS

Круче чем МАКГАЙВЕР!!!

Группа: Пользователи
Сообщений: 2400
Регистрация: 14 November 10

Репутация: -23

Очень плохой

Отправлено 20 November 2011 - 13:02

DOHTORZLO, нет, тпо таких: http://www.chipdip.r...-45v1-a10k.aspx

Наверх of the page up there ^

#352 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 20 November 2011 - 15:24

ffffuuuuuuuuuuuu!!!

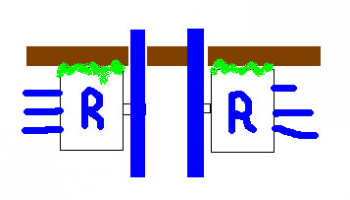

ну, поставлю крутилки, но по-хитрому:

таким макаром можно и одинаковую громкость ставить на обоих каналах, и разную!
вопрос к схеме: что-то маленький обвес микры... нет, я конечно не против, но в других схемах деталей было больше :unsure:

Наверх of the page up there ^

#353 СветLANa

Просто Светлана

Группа: Модераторы
Сообщений: 3205
Регистрация: 25 January 11

Репутация: 1014

Его величество

Отправлено 20 November 2011 - 15:51

Там добавляется RC-цепочка на выходе усилителя, что, в общем то, не обязательно, если нет возбуждения. Ну и конденсаторы фильтра по питанию - Это обязательно...

Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение

Наверх of the page up there ^

#354 DOHTORZLO

Срач на форуме? Нет, не слышал

Группа: Пользователи
Сообщений: 1149
Регистрация: 09 November 09

Репутация: 189

Великолепный

Отправлено 20 November 2011 - 16:01

тоесть, если говорить языком, понятным для меня- радионуба, в данной схеме всё будет работать нормально при такой обвязке? всяких помех при прослушивании музыки не будет? или это зависит от аккуратности монтажа, а не от компонентов?
