!Быстрая помощь по электронике! Задавайте вопросы, добрые люди ответят!
#361
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 29 December 2011 - 11:16
#362
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 29 December 2011 - 11:56
В этой можно, лучше с буквами Б, Г, Е. Там, практически, любые маломощные n-p-n транзисторы подойдут с коэффициентом усиления больше 100. Практически все зарубежные.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#363
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 29 December 2011 - 14:39
спасибо!
#364
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2400
- Регистрация: 14 November 10
Репутация: -23
Очень плохой
Отправлено 04 January 2012 - 12:58

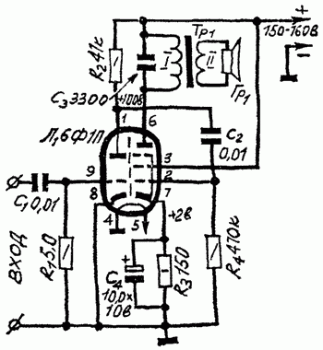

в каких единицах конденсаторы на схеме? ( завязался спор: в мф или пф )
#365
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 04 January 2012 - 13:07
С3 в пикофарадах, остальные в микрофарадах.
Следует запомнить одно правило, принятое у электронщиков по умолчанию, если в обозначении номинала стоит запятая, то это всегда, за редким исключением, ёмкость в микрофарадах.
Исключение - это когда в ВЧ устройствах стоят маленькие ёмкости, которые также могут быть с запятой.
Кстати, если запятая стоит в обозначении номинала у резисторов, то это в мегаомах - 5,0 МОм
Следует запомнить одно правило, принятое у электронщиков по умолчанию, если в обозначении номинала стоит запятая, то это всегда, за редким исключением, ёмкость в микрофарадах.
Исключение - это когда в ВЧ устройствах стоят маленькие ёмкости, которые также могут быть с запятой.
Кстати, если запятая стоит в обозначении номинала у резисторов, то это в мегаомах - 5,0 МОм
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#366
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 09 January 2012 - 16:36
Можете дать схему дверного звонка ,не сложную,сам простых не нашел.
#367
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 09 January 2012 - 17:10
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#368
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 09 January 2012 - 18:32
ПОМОГИТЕ НУЖЕНО УСИЛОК А СХЕМУ НЕ НАЙДУ (УСИЛОК НА МИКРОСХЕМЕ К174УН7), ПОМОГИТЕ КТО МОЖЕТ.
#370
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 09 January 2012 - 20:13
Stariy Ded (09 January 2012 - 17:10) писал:
Проще - не куда:http://cxem.net/house/1-17.phpИ в целом:http://cxem.net/house/1.php
В первой схеме можно питать от блока питания 9в?
#371
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 09 January 2012 - 21:08

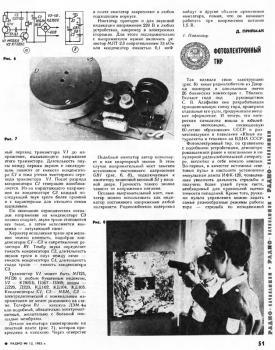

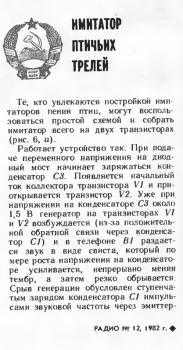

Да конечно... Изначально , эта схема была опубликована в журнале "РАДИО" №12 за 1982 год стр.50-51. И называлась онп "Имитатор птичьих трелей". Я её в то время применял в телефонном аппарате вместо электро-механического звонка...Для того, чтобы использовать питание 9 вольт, батарейку нужно подключить к электролитическому конденсатору, исключив диодный мостик, и гасящие резистор и конденсатор...
P.S. Сейчас по пробую вставить эту темку...Удачи.
P.S. Сейчас по пробую вставить эту темку...Удачи.
Прикрепленные изображения
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#372
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 09 January 2012 - 21:14

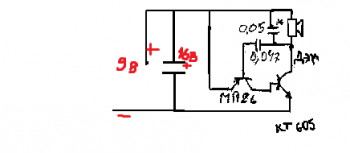

Так?
Если правильно ,то на сколько микрофорад ?
Если правильно ,то на сколько микрофорад ?
#373
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 09 January 2012 - 21:21
Правильно... Ёмкость не принципиальна(50-300мкф), но от её величины зависит время послезвучания, при отпущеной кнопке звонка...Подбирать придётся...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#374
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 10 January 2012 - 07:49
Спасибо.
А самое главное спросить забыл, простой динамик не подойдет?
А самое главное спросить забыл, простой динамик не подойдет?
#376
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 10 January 2012 - 17:11
спс то что надо. чо там нового в мире электроники.
#377
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 10 January 2012 - 19:03
В схеме применяется капсюль типа ДЕМШ, но можно применить любой электромагнитный сопротивлением 50-100ом...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#378
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 12 January 2012 - 17:00
сделал эту схему :
но вместо BC548 использовал BC547, а дроссель взял на 500мкГн.
что может быть не так,может быть дроссель другой надо?
но вместо BC548 использовал BC547, а дроссель взял на 500мкГн.
что может быть не так,может быть дроссель другой надо?
#379
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 12 January 2012 - 17:42
прикольнико дроссель можно и этот остовить
#380
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 12 January 2012 - 17:56
Что тут прикольнинького?И ты уверен в ответе?
