Замена транзистора не имеет значения... можно применить любой из 546-548...
Сделай замеры напряжений, и подпиши на принципиальной схеме...
P.S. Наша Светочка стала мамой!У неё родился сын!
http://forum.cxem.ne...0
!Быстрая помощь по электронике! Задавайте вопросы, добрые люди ответят!
#381
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 12 January 2012 - 18:10
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#382
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 12 January 2012 - 18:57
Stariy Ded (12 January 2012 - 18:10) писал:
Замена транзистора не имеет значения... можно применить любой из 546-548...Сделай замеры напряжений, и подпиши на принципиальной схеме...P.S. Наша Светочка стала мамой!У неё родился сын!http://forum.cxem.net/index.php?showtopic=99888&pid=1108968&st=0&#entry1108968
Поздравляю!
А как на счет замены дросселя?
#383
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 12 January 2012 - 20:00
Индуктивность имеет значение... советую по эксперементировать.
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#384
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 12 January 2012 - 20:06
Спасибо. А схема вообще рабочая?
#385
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 14 January 2012 - 09:05
какая нужна питание на вот эту схему
#386
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 14 January 2012 - 09:46
Там написано, от +5 до +15 В
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#387
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 14 January 2012 - 10:33
а если 9 в поставить будет нормально работать
#388
-
- Радиолюбитель
-
- Группа: Пользователи
- Сообщений: 1972
- Регистрация: 20 November 10
Репутация: 159
Великолепный
Отправлено 14 January 2012 - 10:34
nagato-re2010, смотря от чего питать..
#389
-
- Просто Светлана
-
- Группа: Модераторы
- Сообщений: 3205
- Регистрация: 25 January 11
Репутация: 1014
Его величество
Отправлено 14 January 2012 - 11:38
nagato-re2010 (14 January 2012 - 10:33) писал:
а если 9 в поставить будет нормально работать
Нормально, если будешь питать не от Кроны, а от сетевого блока питания или от более ёмких батареек.
Если хотите, чтобы жизнь улыбалась вам, подарите ей своё хорошее настроение
#390
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 14 January 2012 - 12:20
у кого небуть будет схема сетевого блока питания
#391
-
- Радиолюбитель
-
- Группа: Пользователи
- Сообщений: 1972
- Регистрация: 20 November 10
Репутация: 159
Великолепный
Отправлено 14 January 2012 - 12:40
nagato-re2010, трансформатор есть?
#392
-
- Эйнштейн
-
- Группа: Пользователи
- Сообщений: 887
- Регистрация: 24 March 11
Репутация: 93
Достаточно крут
Отправлено 14 January 2012 - 13:27
Есть вопросик. Из куда вытащить малогабаритный високоомный динамик? Порядка 900 Ом?
#393
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 14 January 2012 - 13:39
ZippO, Для начала, нужно понять куда ты этот динамик "приспособить" хочешь...
nagato-re2010, о какой "схеме" может идти речь? Всё типовое...
Всё что нужно - это:
1). понижающий тр-р габаритной мощностью порядка 10-15ватт, 9-12 вольт во вторичной обмотке, с током нагрузки от 1А и выше + выпрямительный мостик(отдельные диоды) на ток порядка 1-3А +
2). фильтрующий электролитический конденсатор от 2000 и выше микрофарад на напряжение не ниже действующего, т.е. (как пример) - 12х1.41=~17вольт +
3). блокирующий не полярный конденсатор на 0.1-1.0мкф...
Вот и всё...
nagato-re2010, о какой "схеме" может идти речь? Всё типовое...
Всё что нужно - это:
1). понижающий тр-р габаритной мощностью порядка 10-15ватт, 9-12 вольт во вторичной обмотке, с током нагрузки от 1А и выше + выпрямительный мостик(отдельные диоды) на ток порядка 1-3А +
2). фильтрующий электролитический конденсатор от 2000 и выше микрофарад на напряжение не ниже действующего, т.е. (как пример) - 12х1.41=~17вольт +
3). блокирующий не полярный конденсатор на 0.1-1.0мкф...
Вот и всё...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#394
-
- Самоделкин
-
- Группа: Пользователи
- Сообщений: 37
- Регистрация: 09 January 12
Репутация: -3
Нейтральный
Отправлено 14 January 2012 - 13:51
не надо блок питания
#395
-
- Эйнштейн
-
- Группа: Пользователи
- Сообщений: 887
- Регистрация: 24 March 11
Репутация: 93
Достаточно крут
Отправлено 14 January 2012 - 14:20
Stariy Ded, в схему металоискателя http://cxem.net/metal/Part6/6-8.php
#396
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 14 January 2012 - 16:08
Не нужен там динамик... В данной конструкции можно по экперементировать и с низкоомными тф/капсулями 50-300 Ом...
Т.е. обычными "клипсами" для ушей..., хотя если не изменяет память, то по настоящему здесь нужны высокоомные наушники ТОН2 на 1600-2200 ом...
P.S. Динамик в данной конструкции можно подключать через согласующий тр-р...Как пример:
http://cxem.net/tuner/tuner10.php
Т.е. обычными "клипсами" для ушей..., хотя если не изменяет память, то по настоящему здесь нужны высокоомные наушники ТОН2 на 1600-2200 ом...
P.S. Динамик в данной конструкции можно подключать через согласующий тр-р...Как пример:
http://cxem.net/tuner/tuner10.php
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#397
-
- Эйнштейн
-
- Группа: Пользователи
- Сообщений: 887
- Регистрация: 24 March 11
Репутация: 93
Достаточно крут
Отправлено 14 January 2012 - 16:25
Спасибо за помощ.
#398
-
- Почти Макгайвер
-
- Группа: Пользователи
- Сообщений: 1340
- Регистрация: 26 July 11
Репутация: 236
Великолепный
Отправлено 22 January 2012 - 20:01

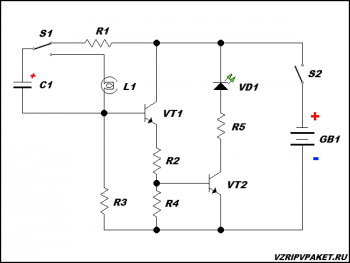

Собрался делать эту схему:
Это отсюда.
Компоненты:
R1 1Ом; R2 1кОм; R3 100Ом; R4 1кОм; R5 1кОм.
VT1-VT2 – кт315 с любой буквой.
VD1 – любой 1.5в светодиод.
L1 – нагрузка конденсатора, собственно сам воспламенитель.
C1 – самая интересная часть, чем больше его ёмкость, тем более мощный импульс он сможет отдать(здесь действует принцип ‘Чем больше – тем лучше’), минимальная ёмкость – 10000мКф.
1)Бывают ли светодиоды 1,5в?
2)и можно ли брать 3в?
3)там написано что C1 10000мКф можно брать меньше,например 5000мКф?
Это отсюда.
Компоненты:
R1 1Ом; R2 1кОм; R3 100Ом; R4 1кОм; R5 1кОм.
VT1-VT2 – кт315 с любой буквой.
VD1 – любой 1.5в светодиод.
L1 – нагрузка конденсатора, собственно сам воспламенитель.
C1 – самая интересная часть, чем больше его ёмкость, тем более мощный импульс он сможет отдать(здесь действует принцип ‘Чем больше – тем лучше’), минимальная ёмкость – 10000мКф.
1)Бывают ли светодиоды 1,5в?
2)и можно ли брать 3в?
3)там написано что C1 10000мКф можно брать меньше,например 5000мКф?
#399
-
- Круче чем МАКГАЙВЕР!!!
-
- Группа: Пользователи
- Сообщений: 2479
- Регистрация: 05 June 11
Репутация: 577
Любимчик
Отправлено 22 January 2012 - 21:24
1). Возможно...
2). Можно, т.к. питание 9-12 вольт. Подбор R5...
3). "...чем больше его ёмкость, тем более мощный импульс он сможет отдать..." Сам понимаешь, но...кто не даёт по экперементировать...
2). Можно, т.к. питание 9-12 вольт. Подбор R5...
3). "...чем больше его ёмкость, тем более мощный импульс он сможет отдать..." Сам понимаешь, но...кто не даёт по экперементировать...
Готов рассмотреть вопрос о приобретении акустических и электрогитар производства СССР, стран Соц. лагеря, капстран - в рабочем и не совсем состоянии, а так же комплектующие к ним.
#400
-
- Криворучка)
-
- Группа: Новички
- Сообщений: 16
- Регистрация: 14 August 11
Репутация: 0
Нейтральный
Отправлено 23 January 2012 - 18:16
А для чего нужны микросхемы К176 (ИЕ2,ЛА7,) а то их у меня 8шт, и ещё КРI40YДВА их у меня 10шт и паучки какие-то(там ещё 6 ножек) подскажите а то я не знаю зачем они нужны
